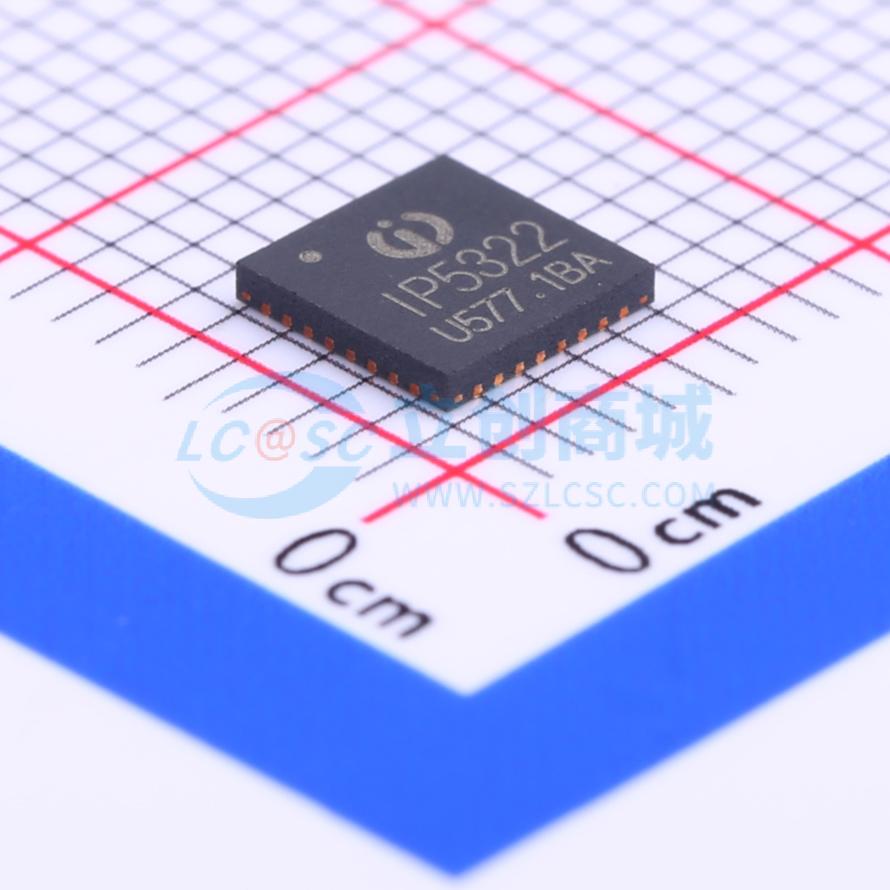

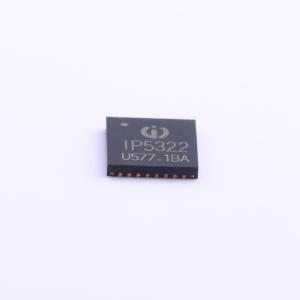

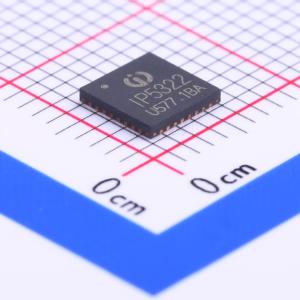

IP5322

IP5322是一款集成QC2.0 / QC3.0输出快充协议、FCP/AFC/SFCP输入输出快充协议、MTK PE+1.1&2.0输出快充协议、兼容BC1.2/苹果/三星手机、同步升/降压转换器、锂电池充电管理、电池电量指示等多功能的电源管理SOC，为快充移动电源提供完整的电源解决方案。可同时支持USB A x2，USBB，三个USB口，单独使用任何一个USB口都可以支持快充，同时使用两个输出口时，只支持5V。 IP5322的高集成度与丰富功能，只需一个电感实现降压与升压功能，使其在应用时仅需极少的外围器件，并有效减小整体方案的尺寸，降低BOM成本。 IP5322的同步开关升压系统可提供最大18W输出能力，即使电池电压较低时输出18W仍能保持90%以上的效率。空载时，自动进入休眠状态。 IP5322的同步开关充电系统，提供高达5.0A充电电流。内置IC温度、电池温度和输入电压控制环路，智能调节充电电流。 IP5322内置14bit ADC，精确测量电池电压和电流，可通过I2C访问ADC数据。IP5322内置电量计算法，可以准确获取电池电量信息。可定制电池电量曲线，以精准显示电池电量。 IP5322支持1/2/3/4颗LED电量显示，智能识别电量显示模式；支持照明功能；支持按键。 可定制功能：边充边放、给穿戴设备充电。

• 同时支持多个USB口：2个USB口输出，1个USB口输入
• 快充规格：任意一个口都支持快充，集成QC2.0/QC3.0输出快充协议，集成FCP输入/输出快充协议，集成AFC输入/输出快充协议，集成SFCP输入/输出快充协议，集成MTK PE+1.1&2.0输出快充协议，兼容BC1.2、苹果、三星手机快充
• 充电规格：电池端充电电流最高可达5.0A，自适应充电电流调节，支持4.20V、4.35V、4.40V、4.50V电池
• 放电规格：输出电流能力5V：3.1A，9V：2.0A，12V：1.5A，同步开关放电5V 2A效率达95%以上，支持线补
• 电量显示：内置14bit ADC和电量计，支持1/2/3/4颗LED电量显示，可调整电池电量曲线，显示灯更均匀
• 其他功能：内置照明灯驱动，自动检测手机插入和拔出，快充状态指示支持按键，智能识别负载，轻负载自动进待机
• 多重保护、高可靠性：输入过压、欠压保护，输出过流、过压、短路保护，电池过充、过放、过流保护，IC过温保护，充放电电池温度NTC保护，ESD 4KV，输入耐压25V
• BOM极简：内置开关功率MOS，单电感实现充电、放电功能
• 深度定制：I2C接口，可灵活、低成本定制方案

• 移动电源、充电宝
• 手机、平板电脑等便携设备
