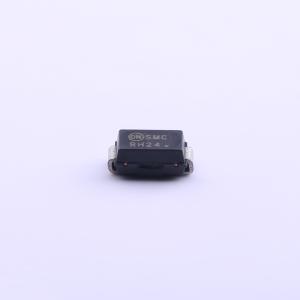

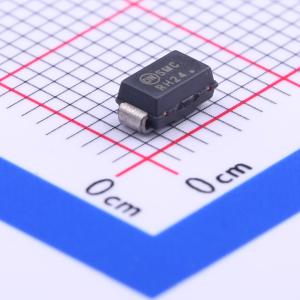

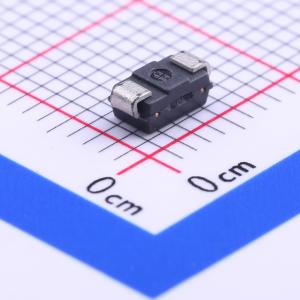

温馨提醒：图片仅供参考，商品以实物为准
SZ1SMA33CAT3G
双向TVS 33V截止 峰值脉冲电流：7.5A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SMA系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMA系列非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- SZ1SMA33CAT3G
- 商品编号
- C184754
- 商品封装
- SMA(DO-214AC)
- 包装方式
- 编带
- 商品毛重
- 0.124克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 33V | |
| 钳位电压 | 53.3V | |
| 峰值脉冲电流(Ipp) | 7.5A |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 400W@1ms | |
| 击穿电压 | 40.56V | |
| 反向电流(Ir) | 2.5uA | |
| 类型 | TVS | |
| Cj-结电容 | 190pF |
商品概述
SMA系列旨在保护电压敏感元件免受高压、高能瞬变的影响。它们具有出色的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。SMA系列非常适合用于通信系统、汽车、数控、过程控制、医疗设备、商用机器、电源以及许多其他工业/消费应用。
商品特性
- 工作峰值反向电压范围 —— 10 V至78 V
- 标准齐纳击穿电压范围 —— 11.7 V至91.3 V
- 峰值功率 —— 400瓦（1毫秒时）
- 按照人体模型，静电放电等级为3级（>16 kV）
- 典型响应时间 <1纳秒
- 平整的操作表面，便于精确放置
- 封装设计支持顶部滑动或底部电路板安装
- 薄型封装
- 适用于汽车及其他有特殊场地和控制变更要求的应用的SZ前缀；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 提供无铅封装
应用领域
- 通信系统
- 汽车
- 数控
- 过程控制
- 医疗设备
- 商用机器
- 电源
- 工业/消费应用
