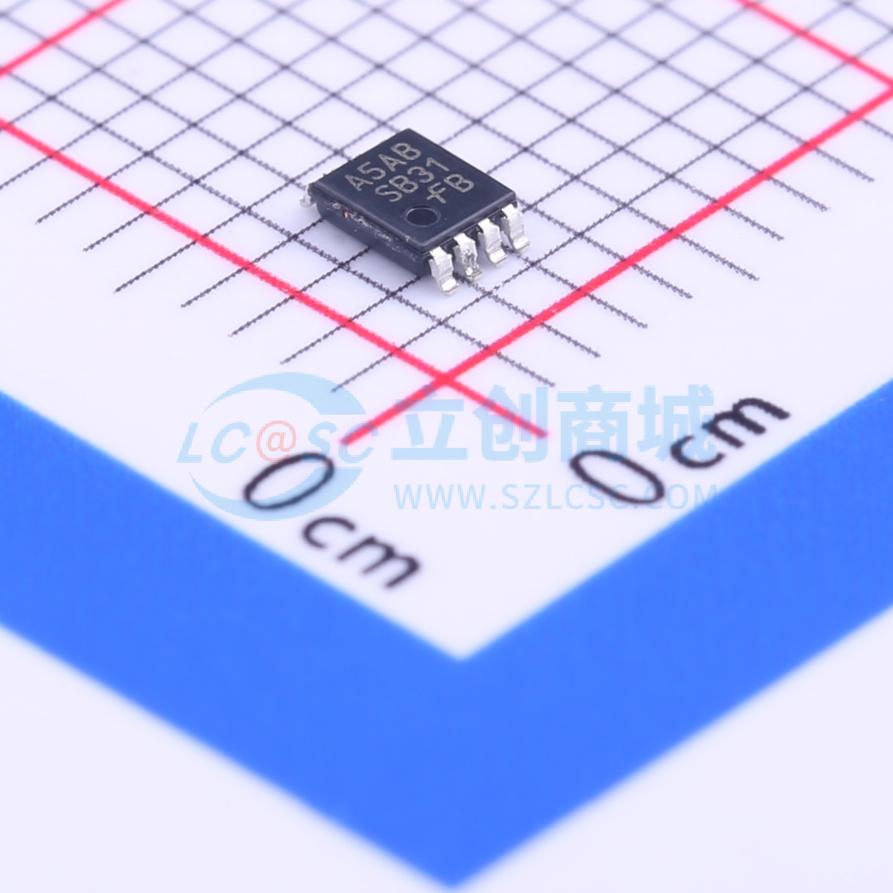

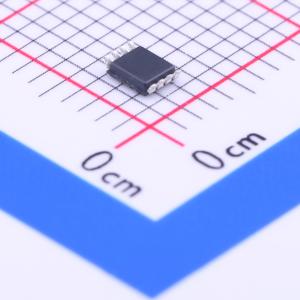

温馨提醒：图片仅供参考，商品以实物为准

FSUSB31K8X

低功耗单端口高速USB 2.0 (480Mbps) 开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: FSUSB31是一款低功耗、单端口、高速USB 2.0开关。该器件配置为双极单掷开关，适用于切换或隔离高速（480Mbps）或全速（12Mbps）源。
品牌名称: onsemi(安森美)
商品型号: FSUSB31K8X
商品编号: C184088
商品封装: US-8
包装方式: 编带
商品毛重: 0.035克(g)

商品参数

商品概述

FSUSB31 是一款低功耗、单端口、高速 USB 2.0 开关。该器件配置为双刀单掷开关，针对高速（480Mbps）信号源或高速与全速（12Mbps）信号源的切换或隔离进行了优化。FSUSB31 符合 USB2.0 标准要求，其导通电容（C₀ₙ）极低，仅为 3.7pF。该器件带宽较宽（>720MHz），超过了传输三次谐波所需的带宽，可使信号的边沿和相位失真降至最低。出色的通道间串扰特性可将干扰降至最低。 FSUSB31 的 D +/D - 引脚配备特殊电路，使器件能够承受过压情况。即使施加到 OE 引脚的控制电压低于电源电压（VCC），该器件也能将电流消耗降至最低。这一特性对于手机等移动应用尤为重要，可实现与基带处理器通用 I/O 的直接连接。其他应用包括便携式手机、个人数字助理（PDA）、数码相机、打印机和笔记本电脑中的端口隔离和切换。

商品特性

低导通电容：3.7pF（典型值）
低导通电阻：6.5Ω（典型值）
低功耗：1μA（最大值）——在扩展控制电压范围内，最大 I₍CCT₎ 为 10μA：V₍IN₎ = 2.6V，V₍CC₎ = 4.3V
宽 -3dB 带宽：>720MHz
8kV I/O 到地的 ESD 保护
电源关闭保护：当 V₍CC₎ = 0Vₛ 时，D +/D - 引脚可承受高达 5.5V 的电压
封装形式：
- 8 引脚 MicroPak（1.6×1.6mm）
- 8 引脚 US8
- 8 引脚超薄 MLP（1.2×1.4mm）

应用领域

手机、PDA、数码相机和笔记本电脑
LCD 显示器、电视和机顶盒

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模拟开关/多路复用器
	开关电路	2:1
	通道数	1
	工作电压	3V~4.3V
	导通时间(ton)	15ns
	导通电阻(Ron)	6.5Ω

	属性	参数值
	关闭时间(toff)	12ns
	工作温度	-40℃~+85℃
	导通电容(Con)	3.7pF
	带宽	720MHz
	传播延迟(tpd)	250ps
