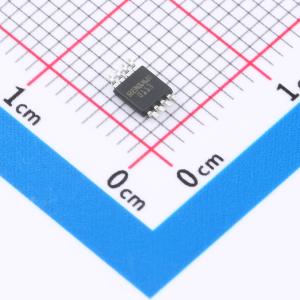

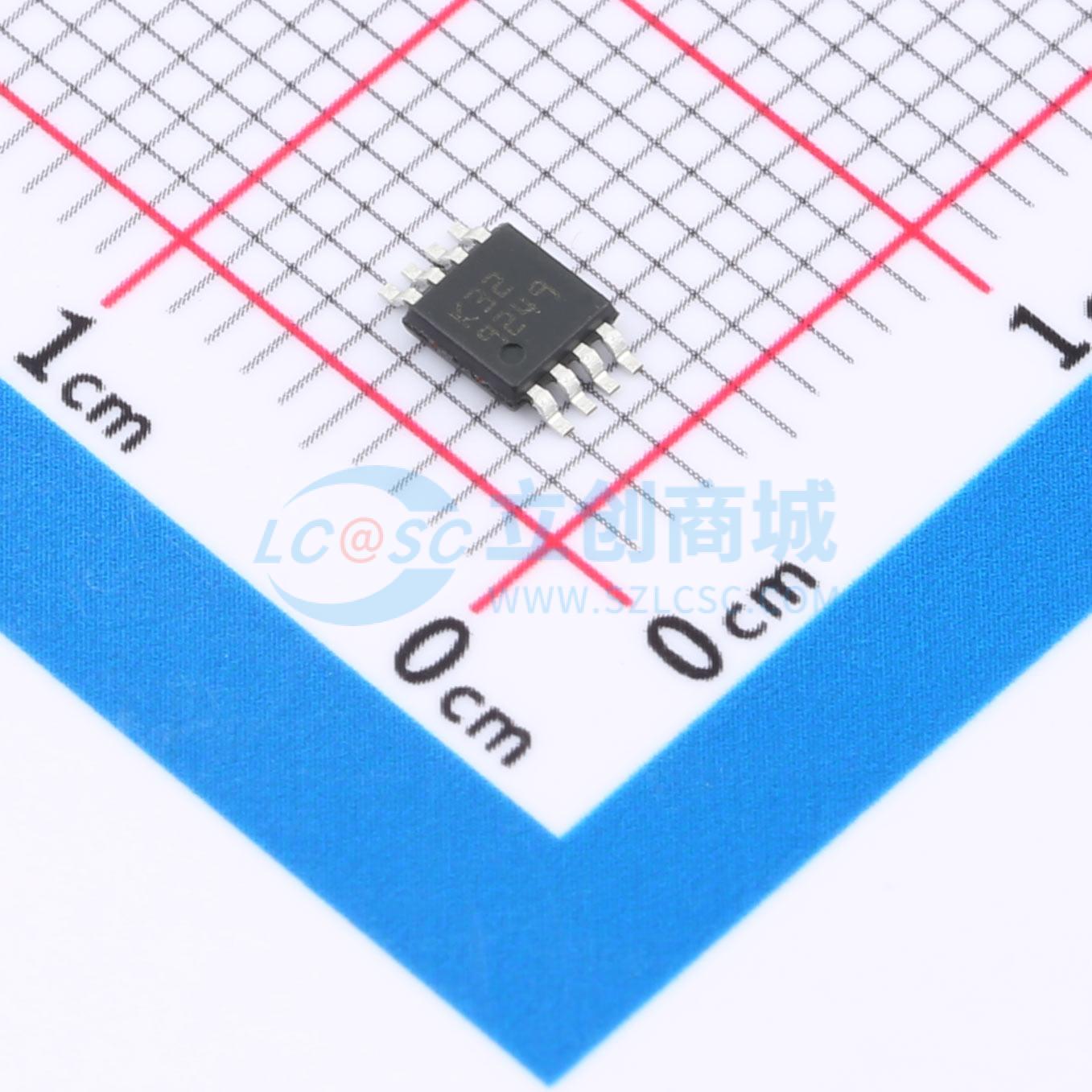

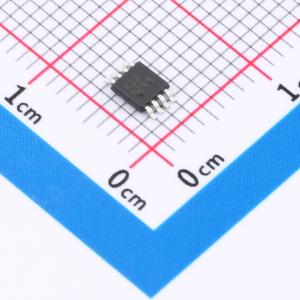

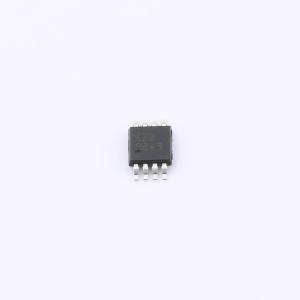

TSB572IYST
低功耗2.5 MHz - RRIO - 36 V BiCMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功耗2.5 Mhz - RR IO - 36 V BiCMOS运算放大器
- 品牌名称
- ST(意法半导体)
- 商品型号
- TSB572IYST
- 商品编号
- C1852755
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.059克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 2.5MHz | |
| 输入失调电压(Vos) | 1.5mV | |
| 输入失调电压温漂(Vos TC) | 1.5uV/℃ | |
| 压摆率(SR) | 890V/ms | |
| 输入偏置电流(Ib) | 30nA | |
| 输入失调电流(Ios) | 15nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 114dB | |
| 静态电流(Iq) | 380uA | |
| 输出电流 | 35mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 4V~36V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | ESD保护 |
商品概述
TSB571（单通道）和TSB572（双通道）运算放大器提供4V至36V的扩展电压工作范围以及轨到轨输入/输出。它们在36V电源电压下的典型功耗仅为380μA，同时具有2.5MHz的增益带宽积，实现了良好的速度与功耗比。这些器件的稳定性和鲁棒性使其成为宽电压范围应用的理想解决方案。
商品特性
- 低功耗：典型值380μA
- 宽电源电压：4V至36V
- 轨到轨输入和输出
- 增益带宽积：2.5MHz
- 低输入偏置电流：最大值30nA
- 无相位反转
- ESD耐受性高：4kV HBM
- 扩展温度范围：-40℃至125℃
- 汽车级
- 小型SMD封装
- 40V BiCMOS技术
- 对容性负载的稳定性增强
应用领域
- 有源滤波
- 音频系统
- 汽车
- 电源
- 工业
- 低/高端电流检测
