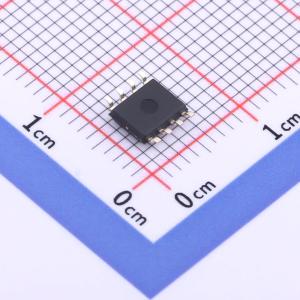

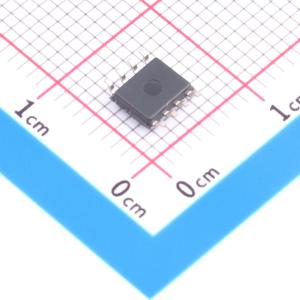

温馨提醒：图片仅供参考，商品以实物为准
M93C86-RMN3TP/K
汽车级16 Kbit、8 Kbit、4 Kbit、2 Kbit和1 Kbit MICROWIRE串行EEPROM
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 汽车用16-Kbit MICROWIRE串行EEPROM
- 品牌名称
- ST(意法半导体)
- 商品型号
- M93C86-RMN3TP/K
- 商品编号
- C1852773
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.355556克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 16Kbit | |
| 时钟频率(fc) | 2MHz | |
| 写周期时间(Tw) | 4ms | |
| 数据保留 - TDR(年) | 100年 | |
| 写周期寿命 | 400万次 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 内置上电复位(POR)；内置错误纠正码(ECC)功能；噪声抑制功能 | |
| 工作电压 | 1.8V~5.5V | |
| 工作温度 | -40℃~+125℃ | |
| 工作电流 | 1.5mA | |
| 待机电流 | 15uA | |
| 读取访问时间(tA) | - |
商品概述
M93C46（1Kbit）、M93C56（2Kbit）、M93C66（4Kbit）、M93C76（8Kbit）和M93C86（16Kbit）是通过MICROWIRE总线协议访问的电可擦可编程存储器（EEPROM）设备。内存阵列可配置为字节（x8b）或字（x16b）。M93Cx6-A125设备的供电电压范围为1.8V至5.5V，工作温度范围为-40℃至+125℃，符合汽车标准AEC-Q100 Grade1。
商品特性
- 采用行业标准MICROWIRE总线
- 内存阵列大小：1Kb、2Kb、4Kb、8Kb或16Kb
- 双组织方式：字（x16）或字节（x8）
- 写入时间：字节4ms，字4ms
- 编程期间提供READY/BUSY信号
- 时钟速率2MHz
- 支持顺序读取操作
- 单电源供电：1.8V至5.5V
- 工作温度范围：-40℃至125℃
- 增强型ESD保护
- 写入周期耐久性：25℃下4百万次，85℃下1.2百万次，125℃下600k次
- 数据保留时间：125℃下50年，25℃下超过100年
- 封装符合RoHS标准且无卤素（ECOPACK2）
- 编程内部自定时，无需在写入指令前执行擦除周期
- 内部上电数据保护机制，供电过低时禁止设备运行
- 顺序读取时地址寄存器自动递增，芯片选择输入保持高电平时可输出连续数据流
应用领域
- 适用于汽车电子系统
- 适用于需要高可靠性存储的汽车级电子设备场景
- 适用于宽温范围和宽电压范围的汽车电子应用领域
- 适用于需要长数据保留和高写入周期的汽车电子系统
- 适用于符合AEC-Q100 Grade1标准的汽车电子设备
- 适用于需要ESD保护的汽车电子存储应用
- 适用于通过MICROWIRE总线协议通信的汽车电子设备
- 适用于需要顺序读取和自定时编程的汽车电子存储场景
- 适用于需要字节或字组织方式的汽车电子存储应用
- 适用于RoHS合规和无卤素要求的汽车电子设备
- 适用于需要内部上电保护机制的汽车电子存储设备
- 适用于需要连续数据流输出的汽车电子存储应用
- 适用于1Kbit至16Kbit存储容量需求的汽车电子设备
- 适用于1.8V至5.5V供电的汽车电子存储场景
- 适用于-40℃至125℃工作温度范围的汽车电子设备
- 适用于需要READY/BUSY信号的汽车电子编程场景
- 适用于2MHz时钟速率的汽车电子存储应用
- 适用于无需预擦除的汽车电子写入操作场景
- 适用于地址自动递增的汽车电子顺序读取应用
- 适用于符合汽车标准的高可靠性存储设备
- 适用于需要长寿命数据保留的汽车电子系统
- 适用于需要高写入周期的汽车电子存储设备
- 适用于需要ESD保护的汽车电子存储应用
- 适用于宽电压范围的汽车电子存储设备
- 适用于宽温范围的汽车电子存储应用
- 适用于符合RoHS和无卤素要求的汽车电子设备
- 适用于通过MICROWIRE总线通信的汽车电子存储设备
- 适用于需要双组织方式的汽车电子存储应用
- 适用于需要自定时编程的汽车电子存储设备
- 适用于需要内部上电保护的汽车电子存储应用
- 适用于需要连续数据流输出的汽车电子存储场景
- 适用于1Kbit至16Kbit存储容量的汽车电子设备
