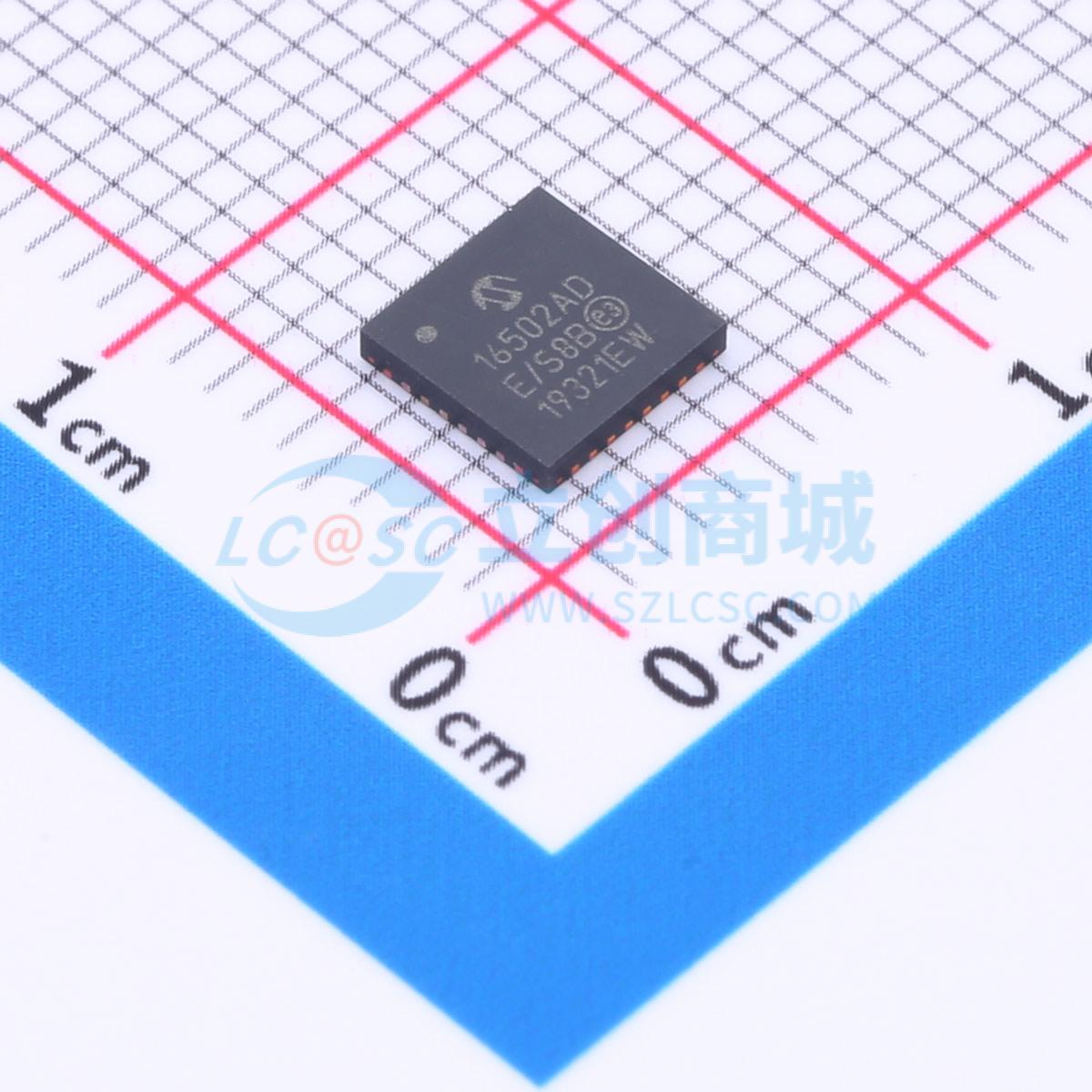

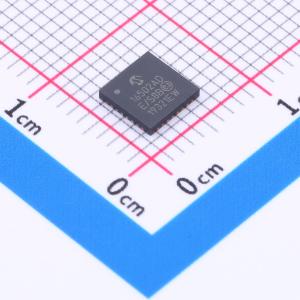

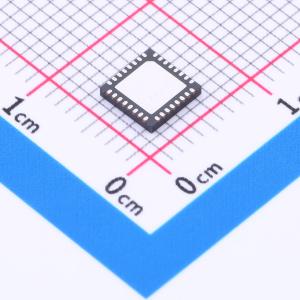

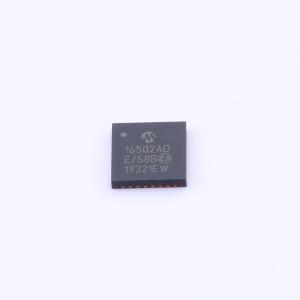

MCP16502TAD-E/S8B

MCP16502是一款高度集成的电源管理集成电路（PMIC），与Microchip的嵌入式微处理器单元（EMPU）兼容，可在高性能模式（HPM）下实现动态电压调节（DVS）。它与SAMA5DX和SAM9X6微处理器（MPU）兼容，有专门的器件变体对解决方案的物料清单（BOM）进行优化。 MCP16502集成了四个DC - DC降压调节器和两个辅助低压差线性稳压器（LDO），并为MPU提供了全面的接口，包括一个中断标志和一个1 MHz的I²C接口。 所有降压通道均可支持高达1A的负载，且具备100%占空比能力。 提供两个300 mA的LDO，可支持对噪声敏感的模拟负载。 DDR内存电压（降压通道2输出）可通过一个三态输入引脚进行选择。这种方法消除了外部反馈电阻带来的误差，提高了输出电压设置的精度，同时减少了外部元件数量。电压选择设置便于在不同代的内存之间轻松迁移。 根据MPU的要求内置了默认的电源通道排序。一个专用引脚（LPM）便于切换到低功耗模式，并在DDR自刷新（休眠模式）下实现备份模式。 MCP16502具有低的空载工作静态电流，在完全关断时的电流消耗小于10 μA。 每个输出端都设有有源放电电阻。所有降压通道都支持在预偏置输出下安全启动。 MCP16502采用32引脚、5 mm x 5 mm的VQFN封装，工作结温范围为 - 40℃至 + 125℃。

• 输入电压：2.7V至5.5V
• 四个1A输出电流的降压通道，最大占空比可达100%
• 降压通道2 MHz PWM工作模式
• 两个300 mA辅助低压差线性稳压器（LDO）
• DDR（降压通道2输出）、内核（降压通道3输出）和CPU（降压通道4输出）的电压精度为±1%
• 降压通道2的输出电压可通过引脚选择：1.2V、1.35V、1.8V
• 针对MPU内置默认通道排序和nRSTO断言延迟
• 支持休眠、低功耗和高性能模式下的动态电压调节（DVS）
• 按钮长按超时功能
• 用于编程和诊断的1 MHz I²C接口
• 提供低噪声强制PWM（FPWM）模式和低静态电流、轻载、高效模式
• I²C可选择PWM开关频率偏移（±16.5%）
• 通过优化的ESD保护，在任何工作条件下与MPU实现无泄漏接口
• 低功耗模式典型静态电流小于300 μA（降压通道和LDO1开启，空载）
• 最大关断电流10 μA（ΔNIN = 4.5V，TJ = + 105℃）
• 成本和尺寸优化的物料清单（BOM）
• 热关断和限流保护
• 用户可编程过流故障响应
• 32引脚、5 mm x 5 mm VQFN封装
• 结温范围： - 40℃至 + 125℃

• 高性能MPU电源解决方案
• UC/UP、FPGA和DSP电源
