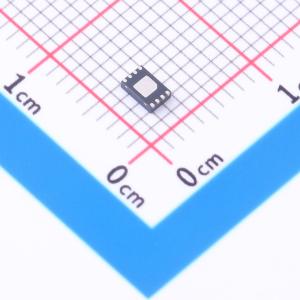

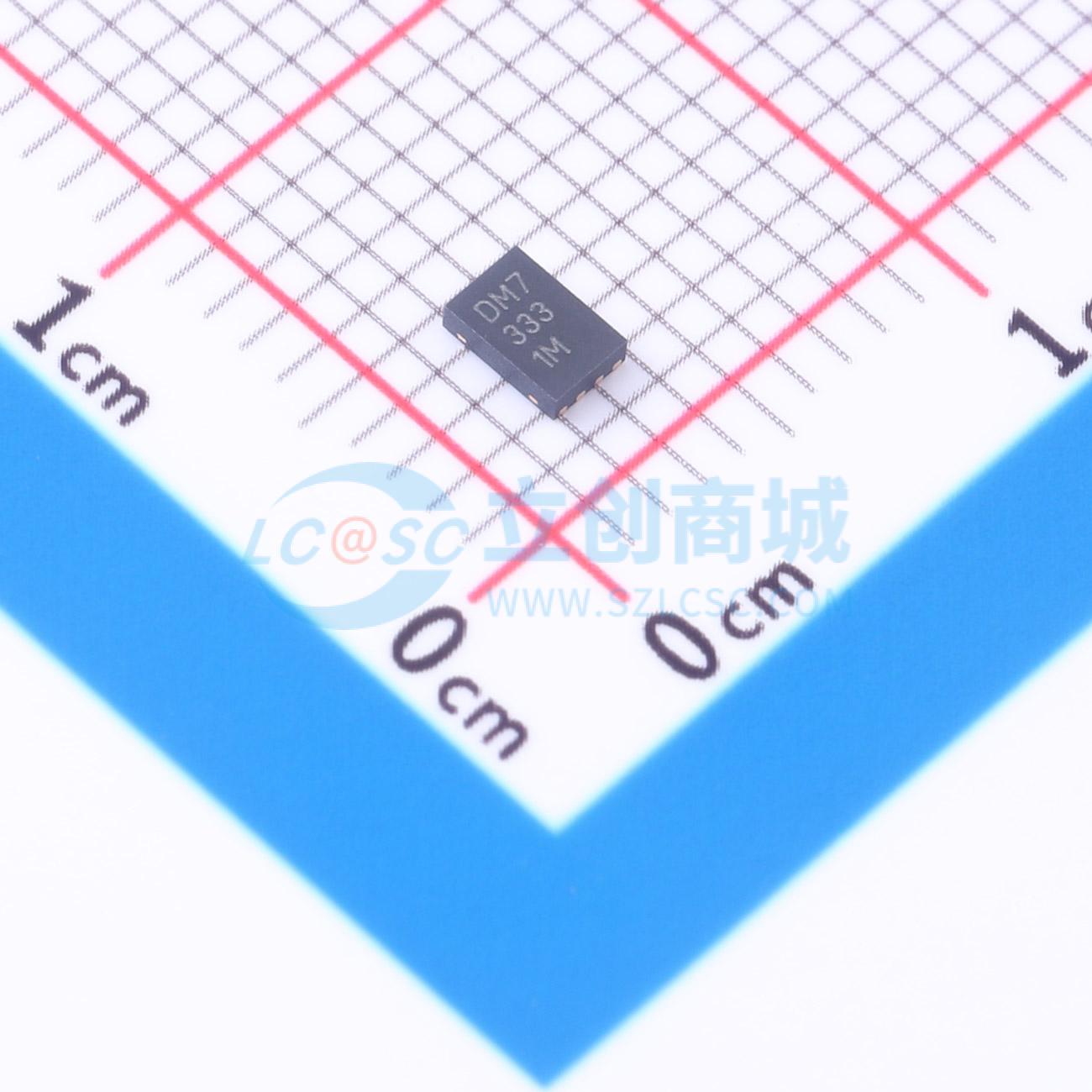

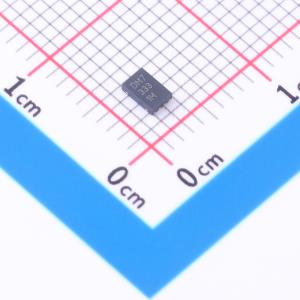

MCP6V67T-E/MNY

MCP6V67T E/MNY

品牌名称: MICROCHIP(美国微芯)
商品型号: MCP6V67T-E/MNY
商品编号: C1852763
商品封装: TDFN-8-EP(2x3)
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

MCP6V66/6U/7/9系列运算放大器可对输入失调电压进行校正，实现极低的失调和失调漂移。这些器件的增益带宽积典型值为1 MHz。它们具有单位增益稳定性，几乎没有1/f噪声，并且具备良好的电源抑制比（PSRR）和共模抑制比（CMRR）。这些产品可在低至1.8V的单电源电压下工作，每个放大器的静态电流典型值为80 µA。MCP6V66/6U/7/9运算放大器有单通道（MCP6V66和MCP6V66U）、双通道（MCP6V67）和四通道（MCP6V69）封装形式。它们采用先进的CMOS工艺设计。

商品特性

高直流精度：
- 失调电压漂移（V₀ₛ）：最大±150 nV/°C
- 失调电压（VOS）：最大±25 μV
- 开环增益（Aₒₗ）：最小110 dB（Vₛₛ = 5.5V）
- 电源抑制比（PSRR）：最小110 dB（Vₛₛ = 5.5V）
- 共模抑制比（CMRR）：最小111 dB（Vₛₛ = 5.5V）
- 输入电压噪声峰峰值（Eₙᵢ）：典型值0.54 μVₚ₋ₚ（f = 0.1 Hz至10 Hz）
- 输入电压噪声峰峰值（Eₙᵢ）：典型值0.17 μVₚ₋ₚ（f = 0.01 Hz至1 Hz）
增强的电磁干扰（EMI）保护：
- 1.8 GHz时的电磁干扰抑制比（EMIRR）：101 dB
低功耗和宽电源电压范围：
- 静态电流（IQ）：每个放大器典型值80 μA
- 宽电源电压范围：1.8V至5.5V
小封装形式：
- 单通道：SC70、SOT - 23
- 双通道：MSOP - 8、2x3 TDFN
- 四通道：TSSOP - 14
易于使用：
- 轨到轨输入/输出
- 增益带宽积：典型值1 MHz
- 单位增益稳定
宽温度范围：-40°C至+125°C

应用领域

便携式仪器
传感器调理
温度测量
直流失调校正
医疗仪器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	1MHz
	输入偏置电流(Ib)	1pA

	属性	参数值
	输入失调电压(Vos)	25uV
	压摆率(SR)	0.45V/us
	轨到轨	-
	工作温度	-40℃~+125℃
