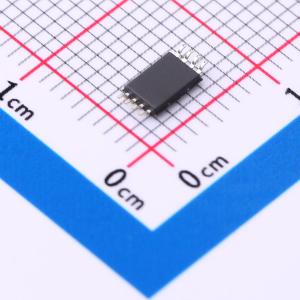

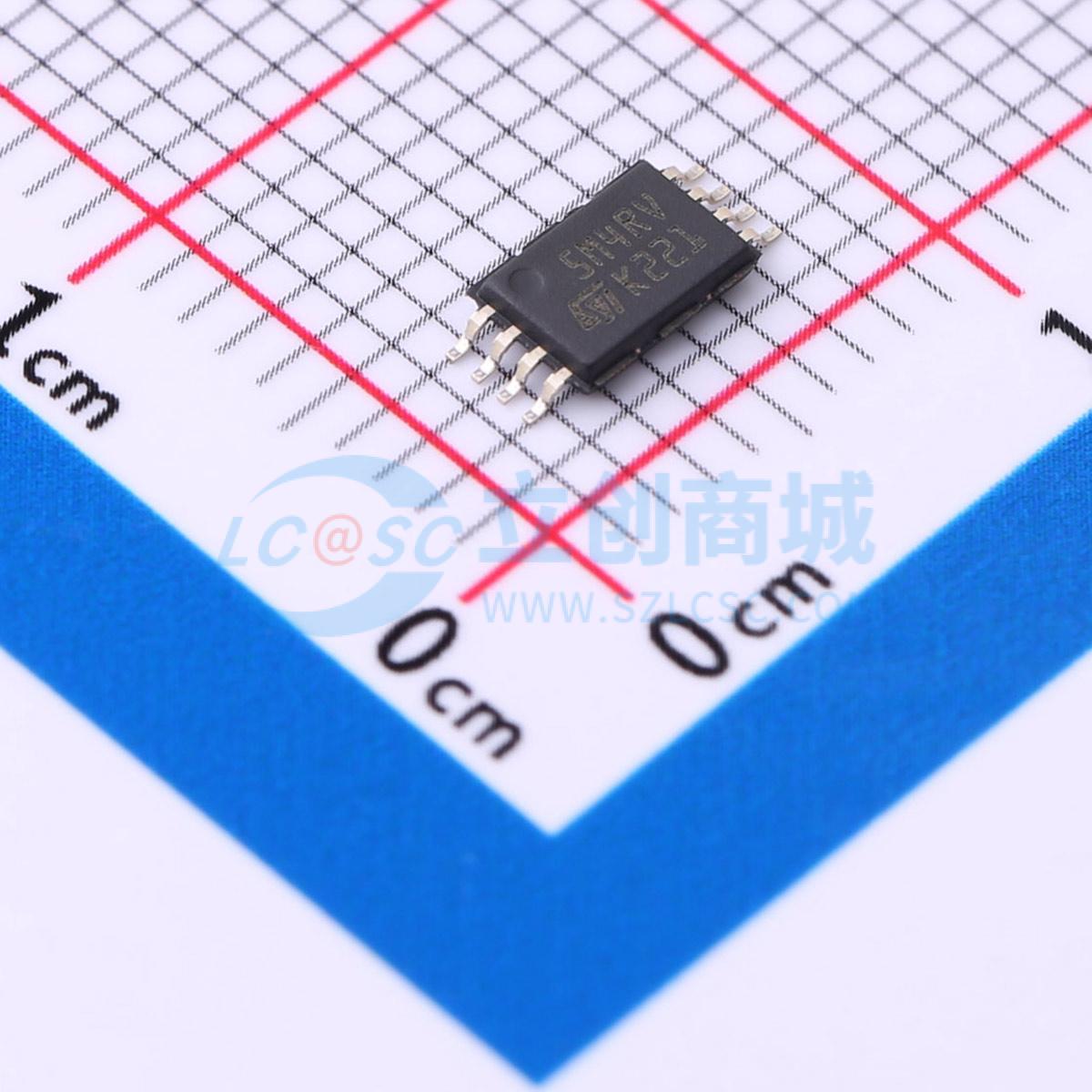

M95M04-DRDW6TP

4 Mbit串行SPI总线EEPROM

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 4-Mbit 串行 SPI 总线 EEPROM
品牌名称: ST(意法半导体)
商品型号: M95M04-DRDW6TP
商品编号: C1852766
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

	属性	参数值
	数据保留 - TDR(年)	40年
	写周期寿命	400万次
	功能特性	内置上电复位(POR)；硬件写保护功能；内置写使能锁存器(WEL)；内置错误纠正码(ECC)功能
	工作电压	1.8V~5.5V
	工作温度	-40℃~+85℃

商品概述

M95M04-DR器件是电可擦可编程存储器（EEPROM），组织为524288×8位，通过串行外设接口（SPI）总线访问。该器件可在1.8V至5.5V的电源范围内工作，并保证在-40℃至+85℃的温度范围内正常运行。M95M04-DR提供一个额外的页面，名为识别页（512字节），可用于存储敏感的应用参数，这些参数之后可永久锁定为只读模式。SPI总线信号包括C、D和Q，当芯片选择（S）被拉低时器件被选中，当HOLD被拉低时与器件的通信可被中断。

商品特性

兼容串行外设接口（SPI）总线
内存阵列：4Mbit（512KB）EEPROM，页大小512字节，额外可写锁定页（识别页）
写入时间：字节写入在5ms内，页写入在5ms内
写保护：支持四分之一阵列、一半阵列、整个内存阵列
最大时钟频率：Vcc≥2.5V时为10MHz，Vcc≥1.8V时为5MHz
单电源电压：1.8V至5.5V
工作温度范围：-40℃至+85℃
增强静电放电（ESD）保护（人体模型下高达4kV）
超过400万次写入周期
超过40年数据保留
封装类型：SO8N（ECOPACK2）、TSSOP8（ECOPACK2）、WLCSP（ECOPACK2）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	EEPROM
	接口类型	SPI
	存储容量	4Mbit
	时钟频率(fc)	10MHz
	写周期时间(Tw)	5ms
