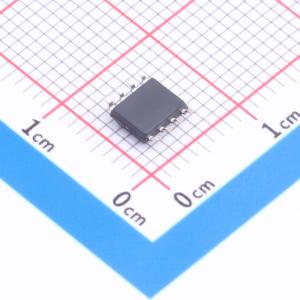

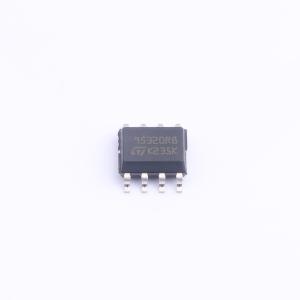

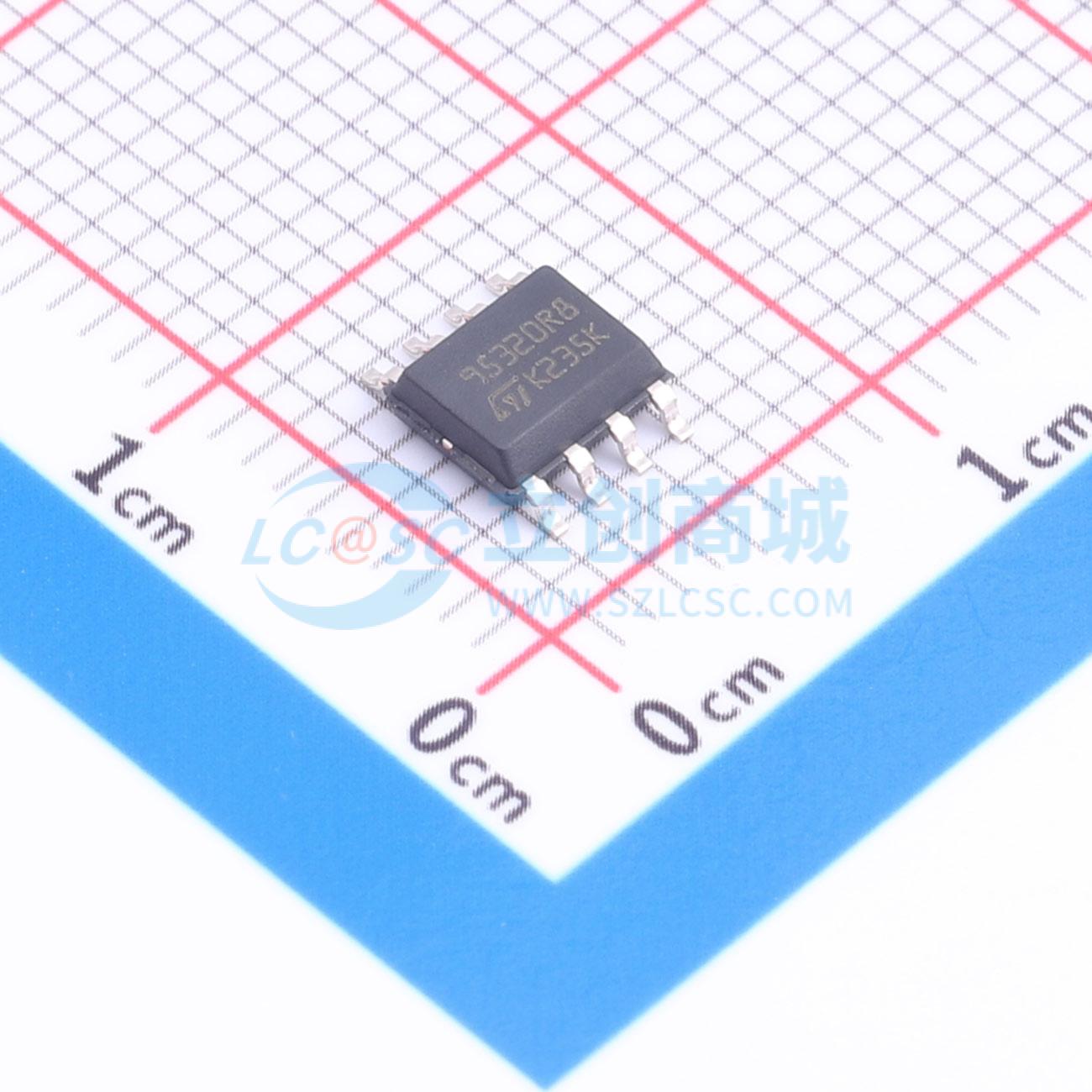

M95320-DRMN8TP/K
M95320 DRMN8TP/K
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- M95320-DRE是一款32Kbit串行EEPROM设备，支持高达105°C的工作温度。该设备符合AEC-Q100 Grade 2可靠性标准，通过简单的串行SPI兼容接口运行，最高时钟频率为20MHz。
- 品牌名称
- ST(意法半导体)
- 商品型号
- M95320-DRMN8TP/K
- 商品编号
- C1852772
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.52克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | EEPROM | |
| 接口类型 | SPI | |
| 存储容量 | 32Kbit | |
| 时钟频率(fc) | 20MHz | |
| 写周期时间(Tw) | 4ms |
| 属性 | 参数值 | |
|---|---|---|
| 数据保留 - TDR(年) | 200年 | |
| 写周期寿命 | 400万次 | |
| 功能特性 | 内置上电复位(POR)；页写保护功能；硬件写保护功能；内置错误纠正码(ECC)功能；内置写使能锁存器(WEL) | |
| 工作电压 | 1.7V~5.5V | |
| 工作温度 | -40℃~+105℃ |
商品概述
M95320-DRE是一款32千位串行EEPROM器件，工作温度最高可达105℃。该器件符合AEC-Q100等级2定义的可靠性水平。器件通过简单的串行SPI兼容接口访问，运行速度最高可达20 MHz。存储阵列基于先进的真EEPROM技术（电可擦除可编程存储器），是一种字节可修改的存储器（4096×8位），组织为128页，每页32字节，并嵌入纠错码逻辑以显著提高数据完整性。该器件提供一个额外的标识页（32字节），可读取ST器件标识；此页还可存储敏感应用参数，之后可永久锁定为只读模式。
商品特性
- 兼容串行外设接口（SPI）总线
- 32千位（4千字节）EEPROM；页大小：32字节；按块（1/4、1/2或整个存储器）进行写保护；额外的可写锁定标识页
- 扩展的温度和电压范围：最高105℃（Vcc从1.7V至5.5V）
- 高速时钟频率：Vcc≥4.5V时为20 MHz；Vcc≥2.5V时为10 MHz；Vcc≥1.7V时为5 MHz
- 施密特触发器输入，用于噪声滤波
- 短写周期时间：字节写入在4 ms内；页写入在4 ms内
- 写周期耐久性：25℃时400万次；85℃时120万次；105℃时90万次
- 数据保留时间：105℃时超过50年；55℃时200年
- ESD保护（人体模型）：4000V
- 封装：符合RoHS标准且无卤素（ECOPACK2®）
