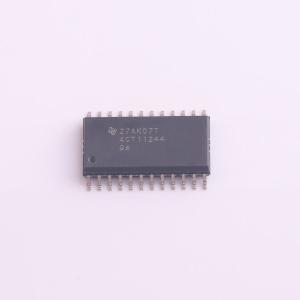

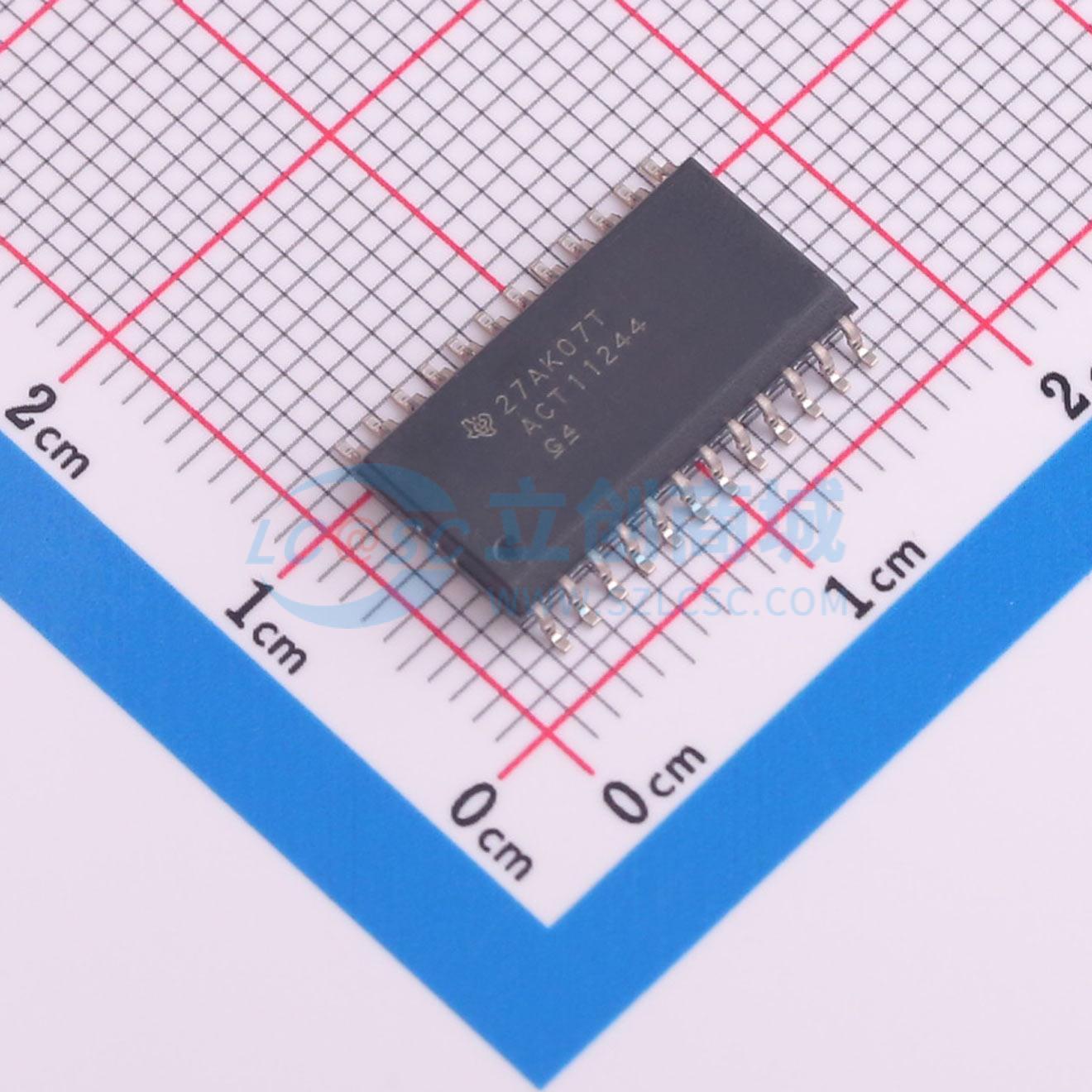

温馨提醒：图片仅供参考，商品以实物为准
74ACT11244DWR
三态输出，八路缓冲器/线路驱动器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 74ACT11244 具有 TTL 兼容型 CMOS 输入和三态输出的 8 通道、4.5V 至 5.5V 缓冲器
- 品牌名称
- TI(德州仪器)
- 商品型号
- 74ACT11244DWR
- 商品编号
- C1848203
- 商品封装
- SOIC-24-300mil
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输入类型 | - | |
| 输出类型 | 三态 | |
| 工作电压 | 4.5V~5.5V | |
| 元件数 | 2 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 24mA | |
| 拉电流(IOH) | 24mA | |
| 系列 | 74ACT | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 80uA | |
| 传播延迟(tpd) | 6ns@5V,50pF | |
| 功能特性 | 输出使能 |
商品概述
这是一款八进制缓冲器或线路驱动器，专门设计用于提升三态存储器地址驱动器、时钟驱动器以及面向总线的接收器和发射器的性能与密度，可提供同相输出和反相输出的多种组合选择，74ACT11244的工作温度范围为-40℃至85℃。
商品特性
- 三态输出可驱动总线或缓冲存储器地址寄存器
- 输入与TTL电压兼容
- 通透架构优化PCB布局
- 中心引脚VCC和接地配置可最小化高速开关噪声
- 采用1μm高性能注入CMOS工艺
- 125℃条件下典型锁存防护能力为500mA
- 提供多种封装可选，包括塑料小封装DW、收缩小封装DB、薄型收缩小封装PW，以及标准塑料300密耳双列直插封装NT
- 电源电压范围为-0.5V至6V
- 输入电压范围为-0.5V至VCC+0.5V
- 输出电压范围为-0.5V至VCC+0.5V
- 输入钳位电流范围为±20mA
- 输出钳位电流范围为±50mA
- 连续输出电流范围为±50mA
- 流过VCC或接地的连续电流范围为±200mA
- 55℃静止空气环境下，不同封装最大功耗为：DB封装0.65W、DW封装1.7W、NT封装1.3W、PW封装0.7W
- 存储温度范围为-65℃至150℃
应用领域
- 存储器地址驱动场景
- 时钟驱动场景
- 面向总线的收发系统
