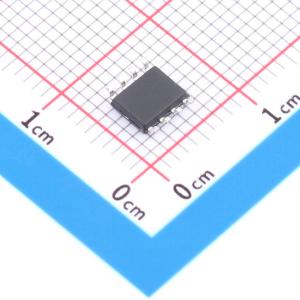

温馨提醒：图片仅供参考，商品以实物为准
JSM2269
高集成电流模式PWM控制器IC用于离线反激式转换器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 高性能电流模式PWM控制器
- 品牌名称
- JSMSEMI(杰盛微)
- 商品型号
- JSM2269
- 商品编号
- C18195278
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.178克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 专业电源管理(PMIC) | |
| 功能特性 | EMI优化(抖频模式)；逐波限流；过流保护；轻载高效模式 | |
| 接口 | - | |
| 输入电压 | 8V~25V |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | - | |
| 输出电流 | - | |
| 工作温度 | -20℃~+85℃ |
商品概述
该器件是一款高度集成的电流模式PWM控制器，适用于输出功率高达120W的离线反激转换器。它集成了启动电路，可实现低静态功耗和过载补偿。该器件具备全面的保护功能，以确保应用系统的可靠性。其封装形式为SOP8和DIP8。
商品特性
- 采用数字频率抖动技术以改善EMI性能。
- 外部可编程PWM开关频率。
- 电流检测输入端具有前沿消隐功能。
- 内部集成同步斜率补偿。
- 采用突发模式控制以提高效率并优化待机功耗。
- 低启动电流和低工作电流。
- 全面的保护功能：欠压锁定（带滞回）、VDD过压保护、逐周期电流限制、过载保护和过温保护。
- 电流限制补偿功能，可在通用交流输入下获得相同的输出电流。
- 800mA驱动能力。
应用领域
- 数码相机充电器
- 电源适配器
- 电池充电器
