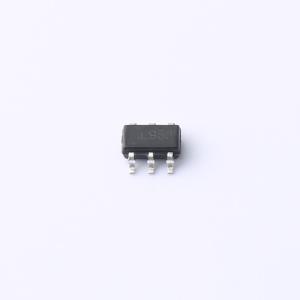

TPFP6291LR-G1

TPFP6291LR-G1:2A高效率升压DC/DC调整器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TPFP6291LR-G1是一款微小型、高效率、升压型DC/DC调整器。电路由电流模PWM控制环路,误差放大器,斜波补电路,比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作,可以从锂电池供电下直接输出高达12V的电压,TPFP6291内置一个2.5A的MOS管。高达93%的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压以及一个外加电阻来设定输出的过流电流阀值,开关频率控制在1.0MHz,有效的为客户节省外围电路成本,同时用SOT23-6的封装还能实现输出短路保护,输出过电压保护和过温保护。
品牌名称: TECH PUBLIC(台舟)
商品型号: TPFP6291LR-G1
商品编号: C18197827
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.039333克(g)

商品参数

商品概述

TPFP6291是一款微小型、高效率、升压型DC/DC调整器。电路由电流模PWM控制环路，误差放大器，斜波补电路，比较器和功率开关等模块组成。该芯片可在较宽负载范围内高效稳定的工作，可以从锂电池供电下直接输出高达12V的电压，TPFP6291内置一个2.5A的MOS管。高达93%的转换效率能够高效的延长电池寿命。可以通过调整两个外加电阻来设定输出电压以及一个外加电阻来设定输出的过流电流阀值，开关频率控制在1.0mHz，有效的为客户节省外围电路成本，同时用SOT23-6的封装还能实现输出短路保护，输出过电压保护和过温保护。

商品特性

效率高达93%
2.6V输入升压至12V
输出短路保护
输出过压保护
FB基准电压0.6V
工作温度 -40°C至85°C
内置软启动功能

应用领域

传感器
可穿戴设备
便携式医疗设备
电池后备电源

数据手册PDF

放大查看下载PDF

优惠活动

7.8折

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.6V~6V
	输出电压	-
	输出电流	2A
	开关频率	1MHz

	属性	参数值
	工作温度	-40℃~+85℃
	同步整流	-
	输出通道数	1
	拓扑结构	升压式
	开关管(内置/外置)	内置
	输出类型	可调
