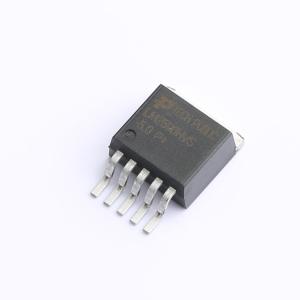

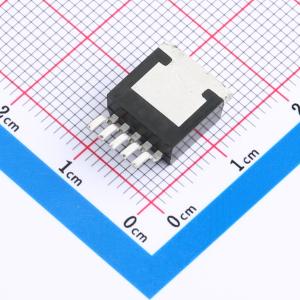

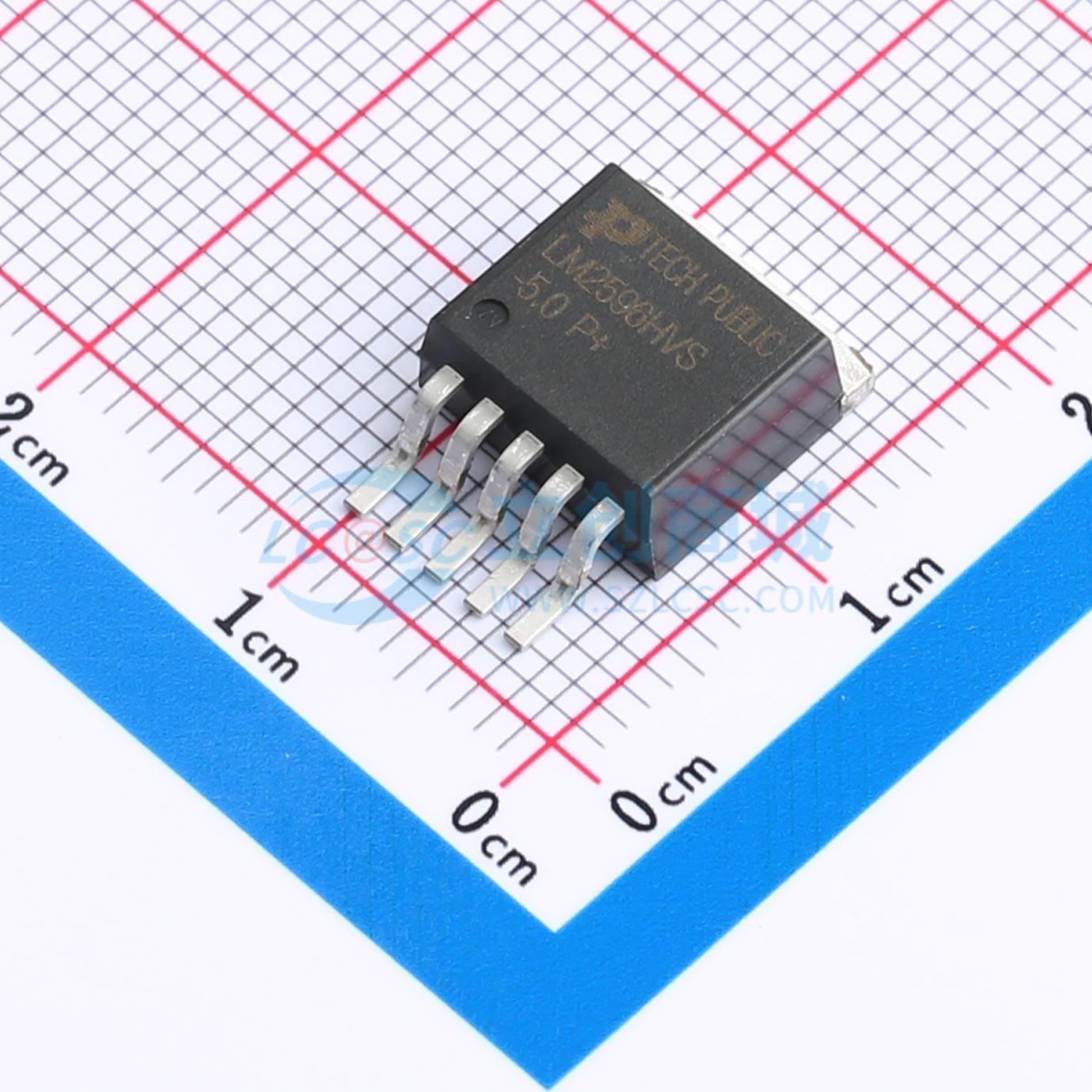

LM2596HVS-5.0

60V/3A/150kHz降压型开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: LM2596HVS系列稳压器是单片集成电路，可为降压型开关稳压器提供所有有源功能，能够驱动3A负载，具备出色的线性和负载调节能力。这些器件提供3.3V、5V、12V的固定输出电压版本，以及可调输出版本。
品牌名称: TECH PUBLIC(台舟)
商品型号: LM2596HVS-5.0
商品编号: C18197847
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 1.848375克(g)

商品参数

商品概述

LM2596HVS系列稳压器是单片集成电路，具备降压（buck）开关稳压器的所有有源功能，能够驱动3A负载，且具有出色的线性和负载调节能力。这些器件提供3.3V、5V、12V固定输出电压版本以及可调输出版本。采用标准5引脚TO - 220封装和5引脚TO - 263表面贴装封装。具备外部关断功能，典型待机电流为30μA。输出开关包含逐周期电流限制、热关断功能，以及输出短路保护，可在故障条件下提供全面保护。

商品特性

简单高效的降压（buck）稳压器
用于线性稳压器的高效预稳压器
板载开关稳压器
3.3V、5V、12V和可调输出版本
可调版本输出电压范围为1.23V至57V，在线性和负载条件下最大误差±4%
提供TO - 263封装
保证3A输出负载电流
输入电压范围高达60V
仅需4个外部元件
出色的线性和负载调节规格
150kHz固定频率内部振荡器
低功耗待机模式，典型待机电流ISTB为30μA
高效率
热关断和电流限制保护
通过将频率降低3倍实现输出短路保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~60V
	输出电压	5V
	输出电流	3A
	开关频率	150kHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	输出通道数	1
	拓扑结构	降压式
	开关管(内置/外置)	-
	输出类型	固定
