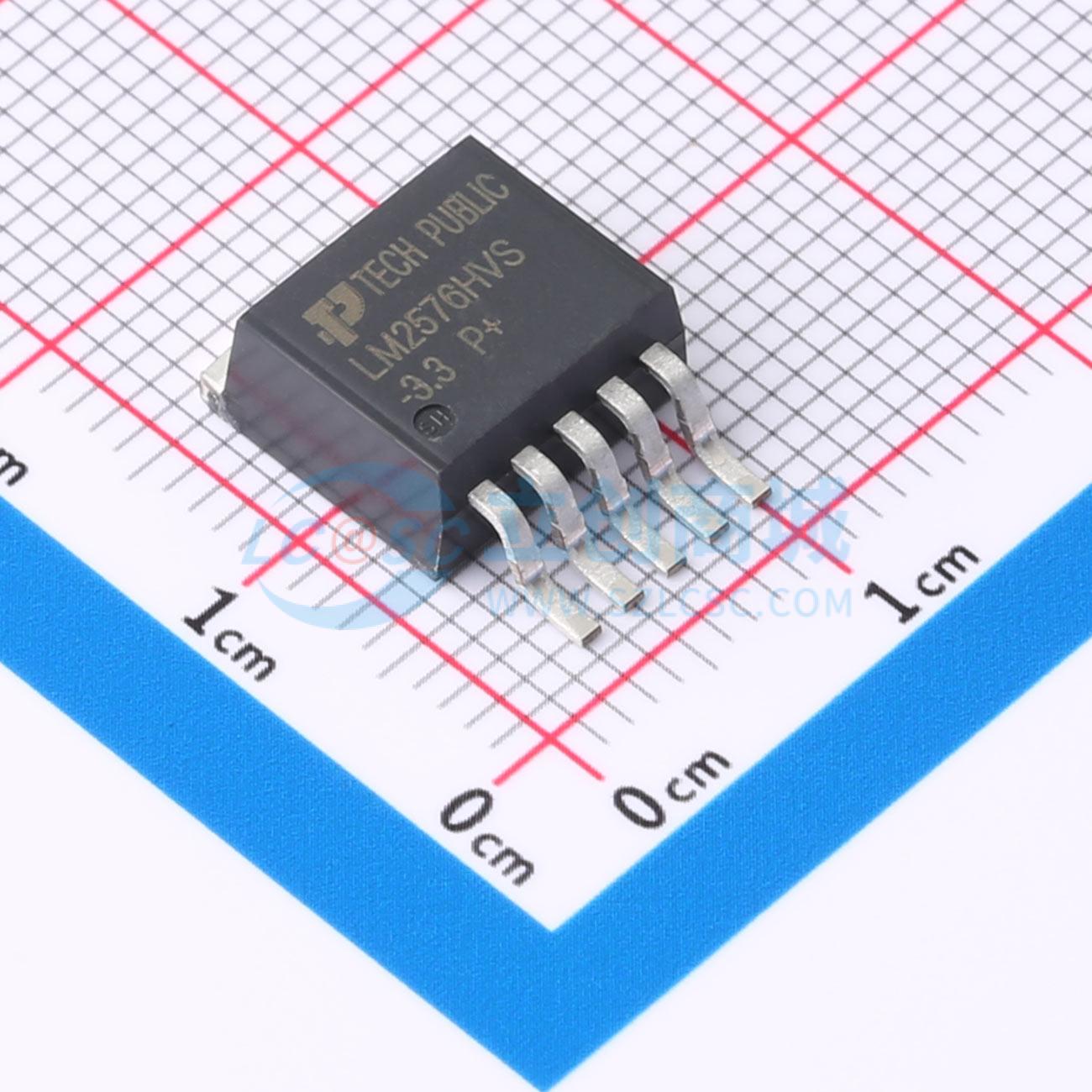

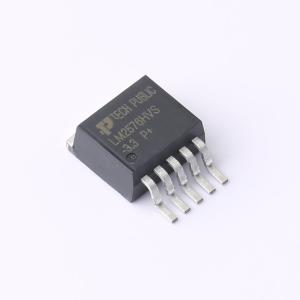

温馨提醒：图片仅供参考，商品以实物为准

LM2576HVS-3.3

3A、52kHz降压型开关稳压器

描述: LM2576HVS系列稳压器是单片集成电路，可为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，并具备出色的线性和负载调节能力。这些器件提供3.3V、5.0V、12V、15V固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且内置频率补偿和固定频率振荡器
品牌名称: TECH PUBLIC(台舟)
商品型号: LM2576HVS-3.3
商品编号: C18197845
商品封装: TO-263-5L
包装方式: 编带
商品毛重: 1.886625克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

LM2576HVS系列稳压器是单片集成电路，为降压（buck）开关稳压器提供所有有源功能，能够驱动3A负载，具有出色的线性和负载调节能力。这些器件提供3.3V、5.0V、12V、15V的固定输出电压版本以及可调输出版本。这些稳压器所需的外部元件数量最少，使用简单，并且包含内部频率补偿和固定频率振荡器。LM2576HVS系列是流行的三端线性稳压器的高效替代品。它大幅减小了散热器的尺寸，在某些情况下无需散热器。多家不同制造商提供了一系列专为与LM2576HVS配合使用而优化的标准电感。这一特性极大地简化了开关模式电源的设计。其他特性包括：在指定的输入电压和输出负载条件下，输出电压保证具有±4%的容差，振荡器频率具有±10%的容差。具备外部关断功能，典型待机电流为50μA。输出开关包括逐周期电流限制以及热关断功能，可在故障条件下提供全面保护。

商品特性

降压开关稳压器可调版本输出电压范围为1.23V至52V，在电压和负载条件下最大误差为±4%
保证输出电流为3A
固定输出电压：3.3V、5.0V、12V和15V
宽输入电压范围达60V
52kHz固定频率振荡器
具备TTL关断能力，低功耗待机模式
仅需4个外部元件
高效率
可使用现成的标准电感
采用TO - 263封装
热关断和电流限制保护
湿度敏感度等级3

应用领域

简单高效的降压（buck）稳压器
线性稳压器的高效预稳压器
板载开关稳压器
正到负转换器（降压 - 升压）

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	6V~60V
	输出电压	3.3V
	输出电流	3A
	开关频率	52kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	5mA
	开关管(内置/外置)	内置
	输出类型	固定
