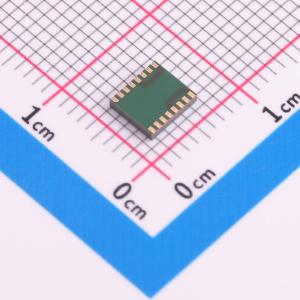

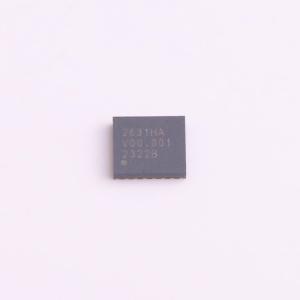

CA-IS2631HA
CA-IS2631HA 高性能，2.5kVRMS 隔离耐压，集成高效率、低辐射 DC-DC 转 换器的数字隔离器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成隔离电源的LGA封装超小型数字隔离器
- 品牌名称
- Chipanalog(川土微)
- 商品型号
- CA-IS2631HA
- 商品编号
- C18186271
- 商品封装
- LGA-16(4.6x5.2)
- 包装方式
- 编带
- 商品毛重
- 0.095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数字隔离器(带电源) | |
| 正向通道数 | 2 | |
| 反向通道数 | 1 | |
| 最大数据速率 | 50Mbps | |
| 默认输出 | 高电平；低电平 |
| 属性 | 参数值 | |
|---|---|---|
| 集成电源工作电压 | 3V~5.5V | |
| 集成电源输出电压 | 5V；3.3V | |
| 隔离电压(Vrms) | 2500 | |
| CMTI(kV/us) | 50kV/us | |
| 工作温度 | -40℃~+125℃ |
商品概述
CA-IS2631HA 是川土微电子数字隔离器系列中集成DC-DC 转换器的器件。CA-IS2631HA 的出现可替代传统用分立器件组建的隔离电源方案，能够有效节省系统空间并简化设计，实现完整的信号和电源隔离。
CA-IS2631HA 是三通道数字隔离器，其最后一位数字代表反向通道数。该器件都具有故障安全输出特性，如果输入信号丢失，通道1 和通道3 默认输出为高电平，通道2 默认输出低电平。用户可以根据应用情况分别选取不同的DC-DC 转换器电源电压和逻辑电源电压。
应用领域
- 工业自动化控制系统
- 电机控制
- 医疗设备
- 电力仪表和设备
- 低压储能
