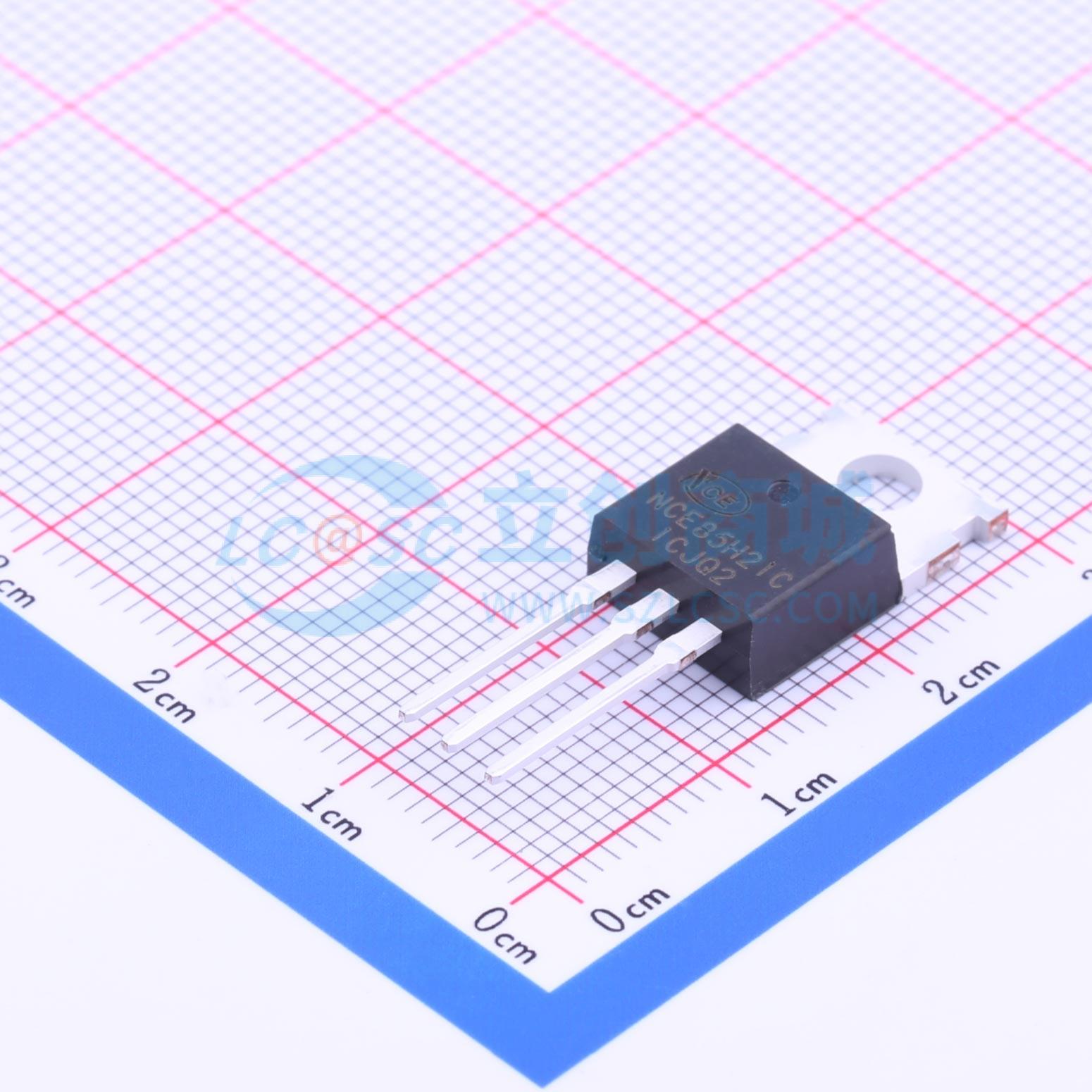

温馨提醒：图片仅供参考，商品以实物为准
NCE85H21C
1个N沟道 耐压:85V 电流:210A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,85V,210A,4.95mΩ@10V
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE85H21C
- 商品编号
- C181946
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 85V | |
| 连续漏极电流(Id) | 210A | |
| 导通电阻(RDS(on)) | 4.95mΩ@10V | |
| 耗散功率(Pd) | 300W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 140nC@10V | |
| 输入电容(Ciss) | 7.6nF | |
| 反向传输电容(Crss) | 346pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 720pF |
商品概述
这款N沟道功率MOSFET采用了STripFET™ F7技术，其沟槽栅极结构经过优化，可实现极低的导通电阻，同时降低内部电容和栅极电荷，从而实现更快、更高效的开关操作。
商品特性
- VDSS = 85V,ID = 210A
- 在 VGS = 10 V 时,RDS(ON) < 4.95 m Ω
- 具有高 EAS,稳定性和一致性良好
- 采用特殊工艺技术,具备高ESD能力
- 高密度单元设计,实现超低 RDS(ON)
- 雪崩电压和电流特性全面表征
- 采用出色的封装,散热性能良好
应用领域
-汽车应用-硬开关和高频电路-不间断电源
