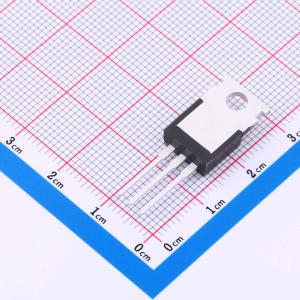

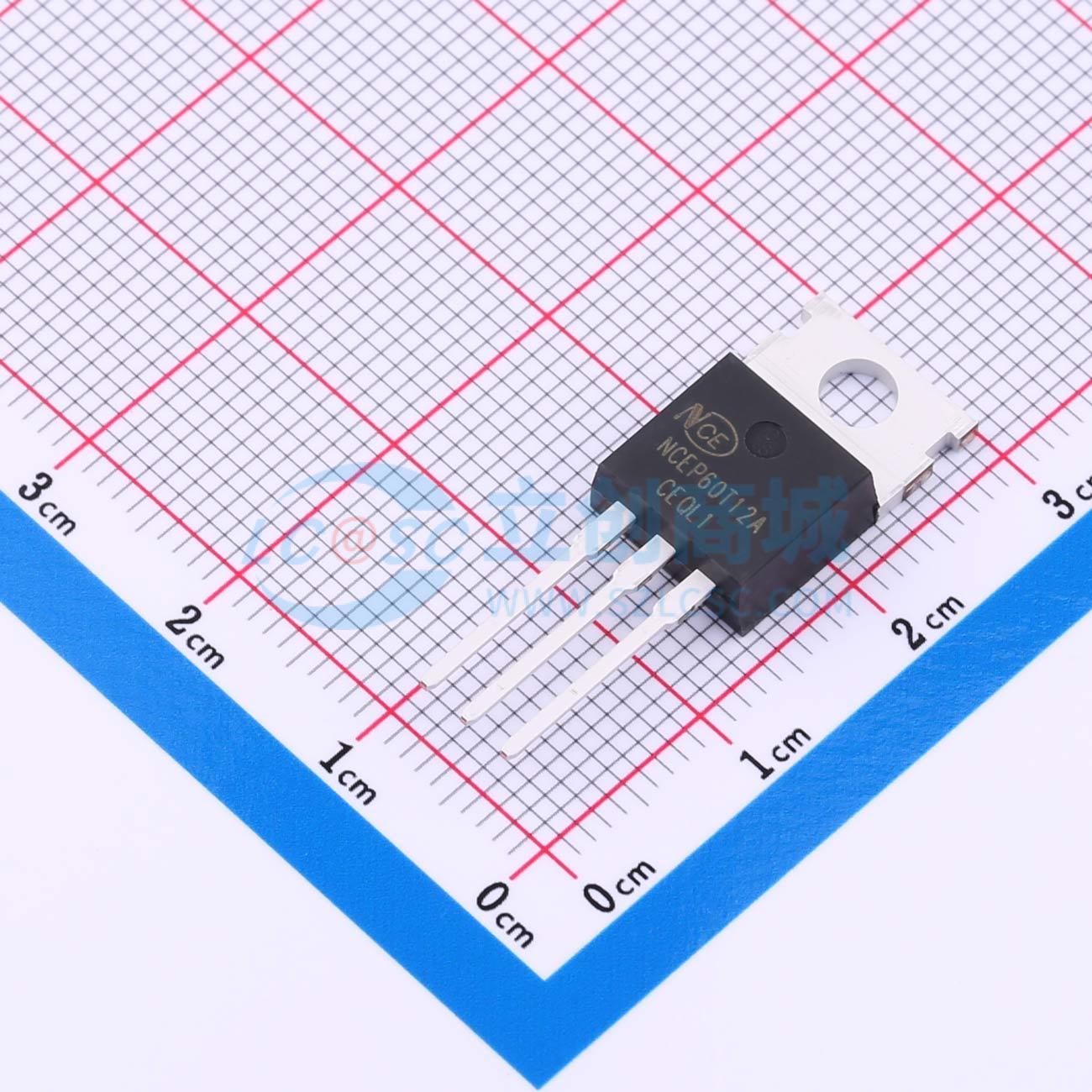

NCEP60T12A
1个N沟道 耐压:60V 电流:120A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCEP60T12A采用了超级沟槽技术，该技术经过独特优化，可提供最高效的高频开关性能。由于极低的导通电阻RDS(ON)和栅极电荷Qg组合，导通和开关功率损耗均降至最低。该器件非常适合高频开关和同步整流应用
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP60T12A
- 商品编号
- C181952
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 120A | |
| 导通电阻(RDS(on)) | 5mΩ@4.5V | |
| 耗散功率(Pd) | 180W | |
| 阈值电压(Vgs(th)) | 2.4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 67nC@10V | |
| 输入电容(Ciss) | - | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品概述
UTC 75N75是N沟道增强型功率场效应晶体管，具有稳定的关态特性、快速的开关速度和低热阻，通常用于电信和计算机应用。
商品特性
- VDS = 60V,ID = 120A
- 在VGS = 10V时,RDS(ON) < 4.0mΩ(典型值:3.5mΩ)
- 在VGS = 4.5V时,RDS(ON) < 5.0mΩ(典型值:4.0mΩ)
- 出色的栅极电荷×RDS(on)乘积
- 极低的导通电阻RDS(on)
- 工作温度达175°C
- 无铅引脚镀层
- 100%进行UIS测试
应用领域
-DC/DC转换器-非常适合高频开关和同步整流
