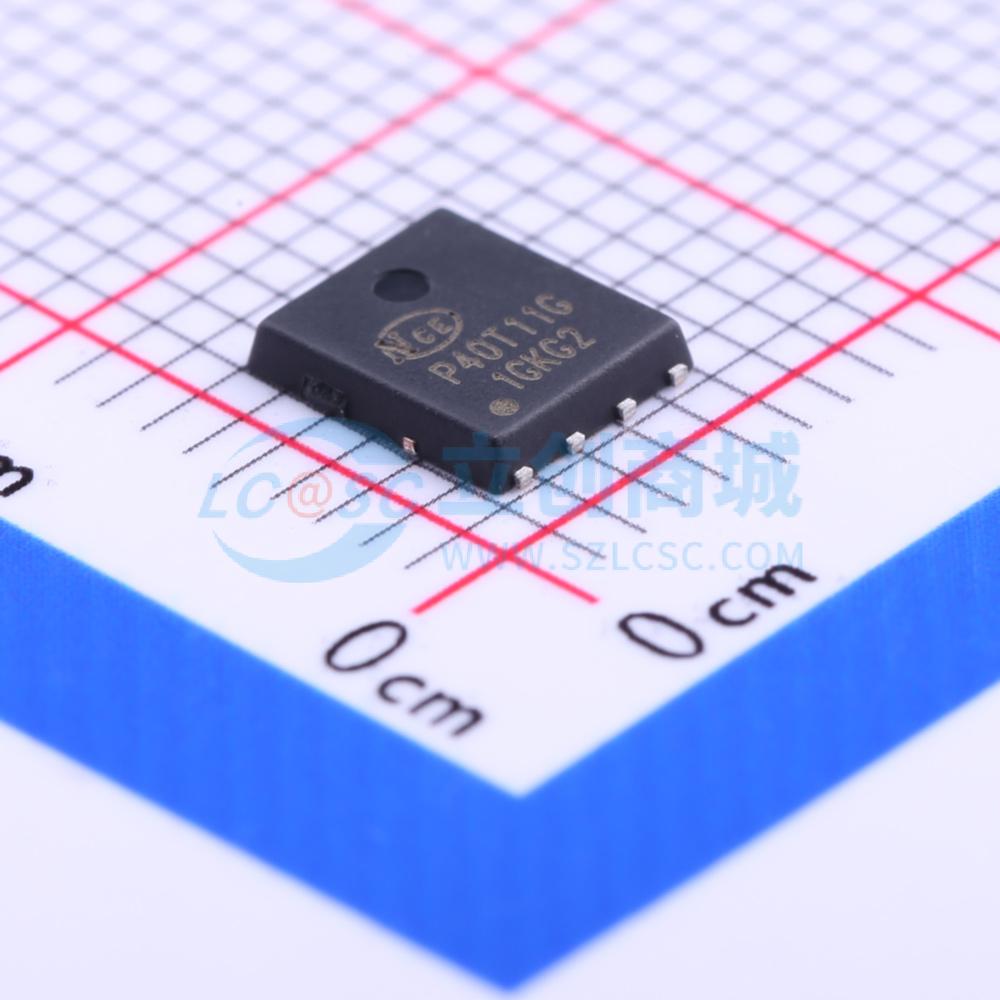

NCEP40T11G
1个N沟道 耐压:40V 电流:110A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- N沟道,40V,110A,2.4mΩ@10V
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCEP40T11G
- 商品编号
- C182465
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.166克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 110A | |
| 导通电阻(RDS(on)) | 3.9mΩ@4.5V | |
| 耗散功率(Pd) | 75W | |
| 阈值电压(Vgs(th)) | 2.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 72nC@10V | |
| 输入电容(Ciss) | 4.2nF | |
| 反向传输电容(Crss) | 78pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1nF |
商品概述
NCE85H21C采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的漏源导通电阻。它可用于汽车应用及其他多种应用场景。
商品特性
- VDS = 40 V,ID = 110 A
- RDS(ON) = 2.4mΩ(典型值),@ VGS=10V
- RDS(ON) = 3.3mΩ(典型值),@ VGS = 4.5V
- 出色的栅极电荷 x RDS(on) 乘积(品质因数FOM)
- 极低的导通电阻RDS(ON)
- 工作温度150 °C
- 无铅引脚镀层
- 100%进行了非钳位感性开关(UIS)测试
应用领域
- 直流-直流转换器
- 非常适合高频开关和同步整流
