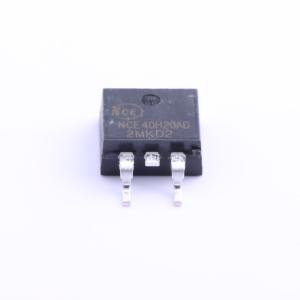

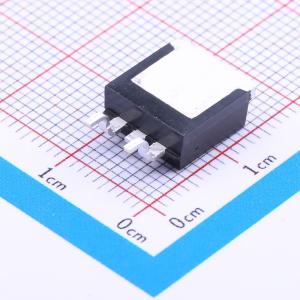

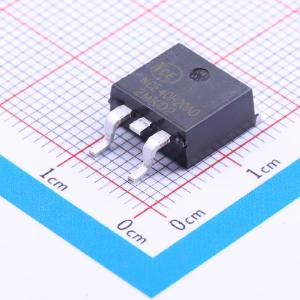

温馨提醒：图片仅供参考，商品以实物为准
NCE40H20AD
1个N沟道 耐压:40V 电流:200A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NMOS，40V/200A，RDS=2mR；标称24V电池无刷控制器专用（电镐专用，性价比高）。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE40H20AD
- 商品编号
- C181941
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 2.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 200A | |
| 导通电阻(RDS(on)) | 2.6mΩ@10V | |
| 耗散功率(Pd) | 285W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 130nC@10V | |
| 输入电容(Ciss) | 7.182nF | |
| 反向传输电容(Crss) | - | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品概述
NCE40H20AD采用先进的沟槽技术和设计,可在低栅极电荷的情况下提供出色的RDS(ON)。它可用于各种应用。
商品特性
- VDS = 40V,ID = 200A
- 当VGS = 10V时,RDS(ON) < 2.6 mΩ(典型值:2.0 mΩ)
- 具备高ESD能力的特殊工艺技术
- 采用高密度单元设计,实现超低Rdson
- 雪崩电压和电流特性完全表征
- 高EAS下具有良好的稳定性和一致性
- 采用散热性能良好的出色封装
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
