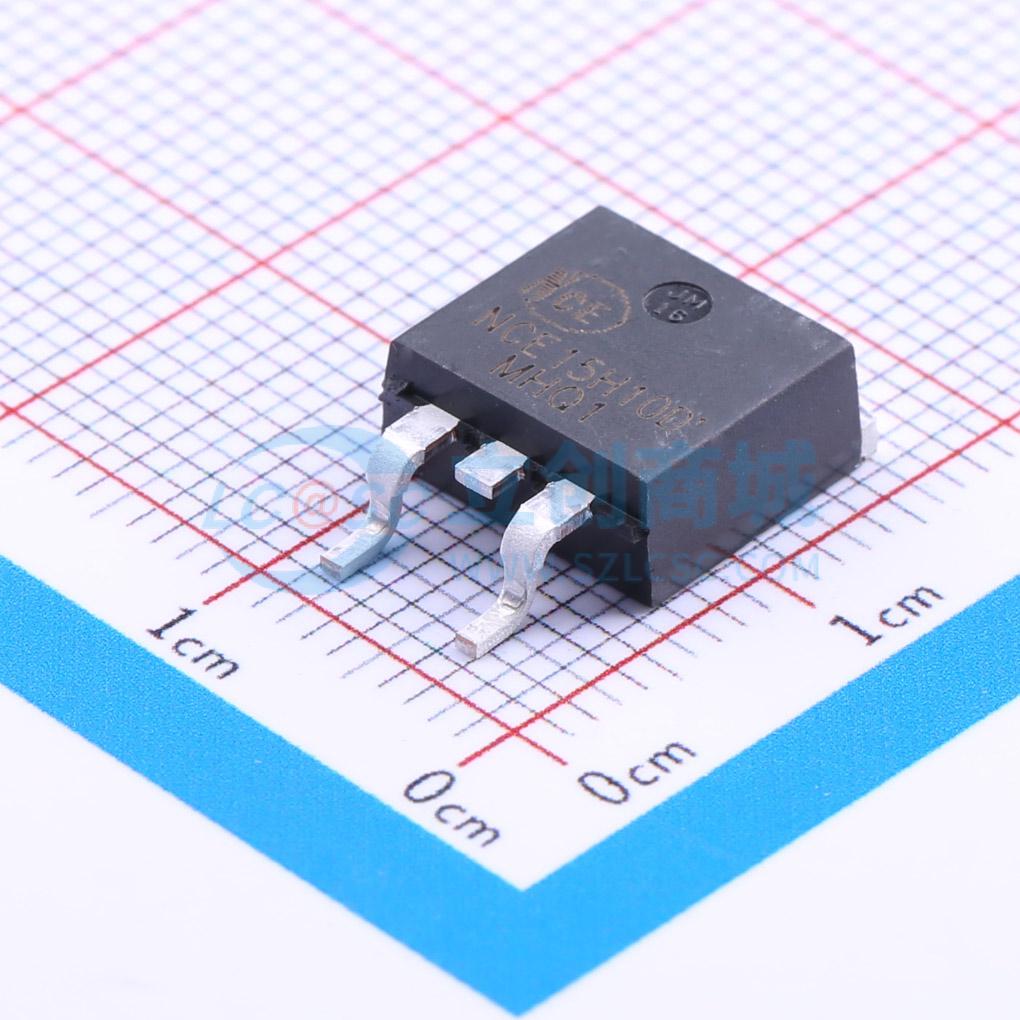

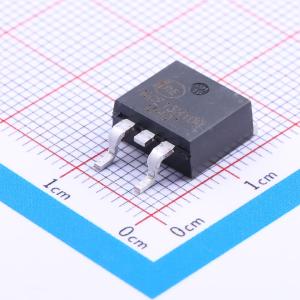

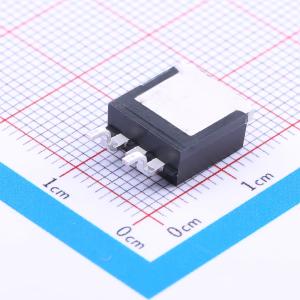

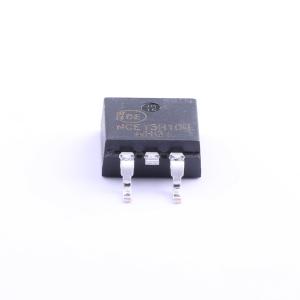

温馨提醒：图片仅供参考，商品以实物为准
NCE15H10D
停产 1个N沟道 耐压:150V 电流:100A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE15H10D
- 商品编号
- C181934
- 商品封装
- TO-263-2
- 包装方式
- 编带
- 商品毛重
- 2.016克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 类型 | 1个N沟道 | |
| 漏源电压(Vdss) | 150V | |
| 连续漏极电流(Id) | 100A |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻(RDS(on)) | 11mΩ@10V,40A | |
| 耗散功率(Pd) | 370W | |
| 阈值电压(Vgs(th)) | 4.5V@250uA |
商品概述
NCE15H10D采用先进的沟槽技术和设计，在低栅极电荷的情况下提供出色的导通电阻RDS(ON)。该器件适用于PWM、负载开关和通用应用。
商品特性
- 漏源电压VDS = 150V，漏极电流ID = 100A
- 当栅源电压VGS = 10V时，导通电阻RDS(ON) < 11 mΩ（典型值：9.5 mΩ）
- 高密度单元设计，实现超低导通电阻
- 雪崩电压和电流特性完全表征
- 具有高单脉冲雪崩能量EAS，稳定性和一致性良好
- 采用散热性能良好的封装
- 采用特殊工艺技术，具备高静电放电ESD能力
应用领域
- 电源开关应用-硬开关和高频电路-不间断电源
