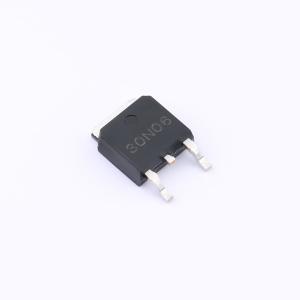

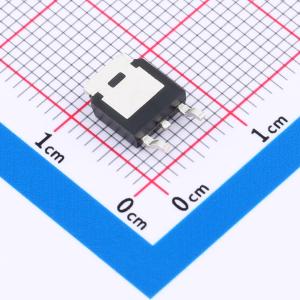

温馨提醒：图片仅供参考，商品以实物为准
30N06
1个N沟道 耐压:60V 电流:30A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：100% EAS 保证。 超低栅极电荷。 提供绿色环保器件。 优异的 CdV/dt 效应抑制。 先进的高单元密度沟槽技术。应用：PWM 应用。 负载开关
- 品牌名称
- HL(富海微)
- 商品型号
- 30N06
- 商品编号
- C18164386
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.463克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 23mΩ@10V | |
| 耗散功率(Pd) | 41.7W | |
| 阈值电压(Vgs(th)) | 1.7V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22nC@10V | |
| 输入电容(Ciss) | 1.355nF | |
| 反向传输电容(Crss) | 49pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 60pF |
商品概述
BSC093N04LSG-MS采用先进的沟槽技术，可提供出色的RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = 40V，ID = 50A
- RDS(ON) < 14mΩ，VGS = 10V
应用领域
- 电池保护
- 负载开关
- 不间断电源
