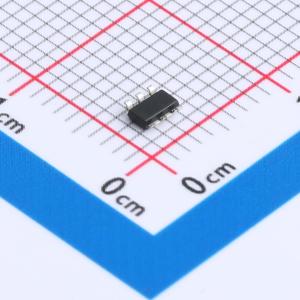

温馨提醒：图片仅供参考，商品以实物为准
SCM1301ATA
降压型 1A 4.5V~40V
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- SCM1301A是一款最高输入40V,最大输出电流1A的非同步降压转换器。芯片具有轻载超低静态电流,可以大大延长供电电池寿命。集成内部补偿功能,减小外围电容及电阻器件。集成5V内部稳压电源及二极管,为外部自举电容充电；具有自举电容电压欠压检测功能,当欠压发生后,可以关断上管,直到自举电压上升到设定阈值。由于具有自举电压刷新功能,芯片可以工作在超大占空比状态。芯片输出电压可以低至0.765V。芯片还集成了内部软启动功能,可以减小输入浪涌电流。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- SCM1301ATA
- 商品编号
- C18057305
- 商品封装
- TSOT23-6L
- 包装方式
- 编带
- 商品毛重
- 0.05克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~40V | |
| 输出电压 | - | |
| 输出电流 | 1A | |
| 开关频率 | 700kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | - | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 46uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
SCM1301A是一款降压转换器芯片。该芯片具有4.5V~40V的宽输入电压范围，适用于从工业到汽车的各种应用。低至1.6μA的超低关断电流可大大延长电池寿命。工作频率固定在0.7MHz，从而允许使用小型外围器件，达到低输出纹波电压效果。内部集成软启动和补偿电路，减小外部器件数量。SCM1301A输出电流可达1A，反馈电压为0.765V。具有过温保护、短路保护功能，采用TSOT23-6L封装。
商品特性
- 4.5V~40V宽输入电压，最高45V瞬态
- 0.7MHz开关频率
- 高效轻载省电模式
- 输出电流高达1A
- 内部补偿及内部软启动
- 过流及过温保护
- TSOT23-6L封装
应用领域
- 智能仪表
- 集电器
- 集线器
- 工业分布式电源
