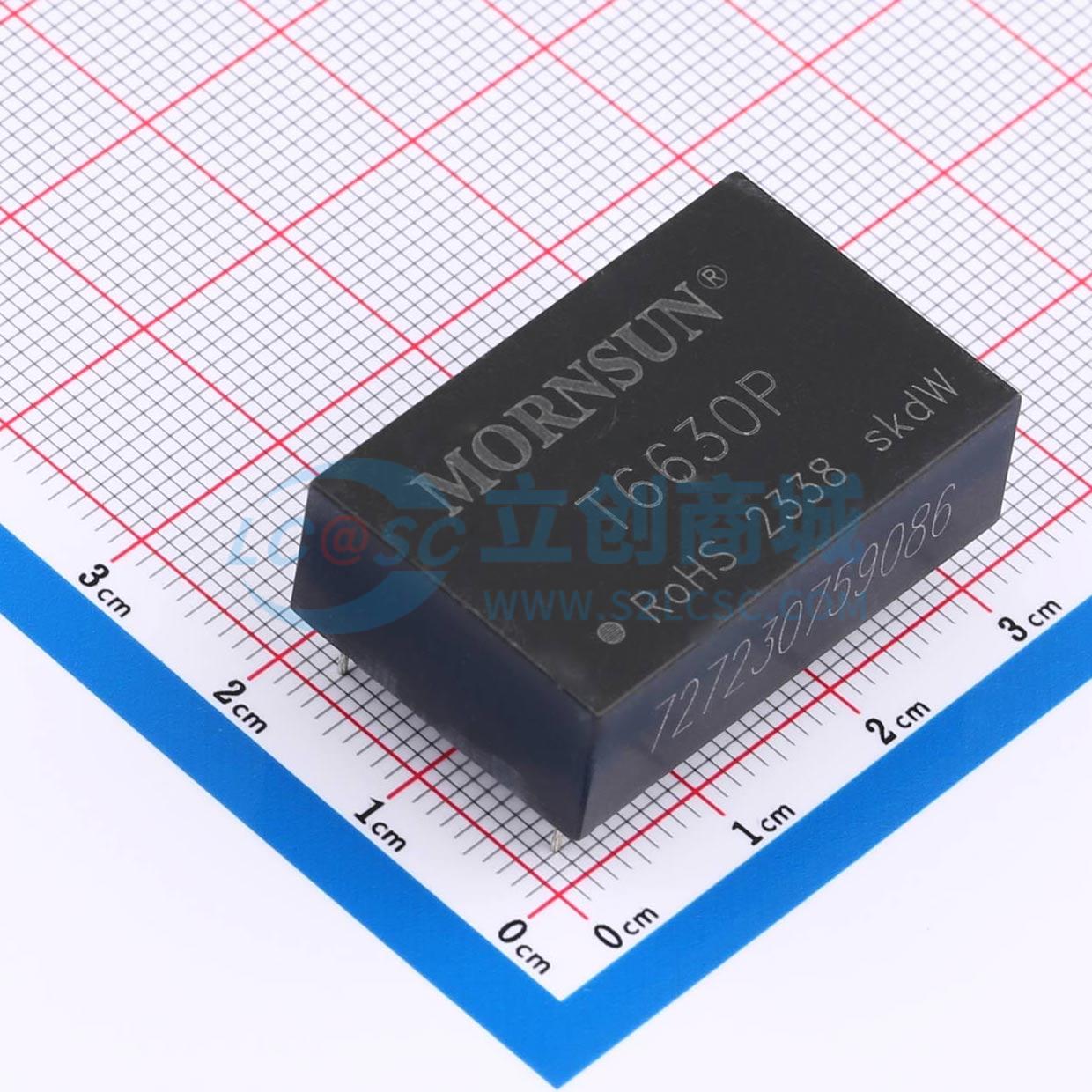

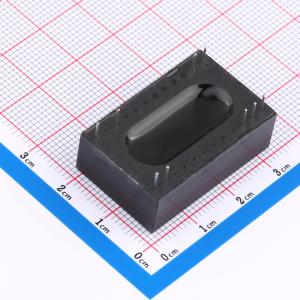

温馨提醒：图片仅供参考，商品以实物为准

T6630P

有源高精度信号调理模块

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 信号调理模块
品牌名称: MORNSUN(金升阳)
商品型号: T6630P
商品编号: C18057327
商品封装: DIP-24
包装方式: 管装
商品毛重: 11克(g)

商品参数

商品概述

TxxxxP 系列信号调理模块为前级电流/电压信号输入，后级电流/电压信号输出的模拟量信号隔离模块，也称为隔离变送器。产品内嵌一个高效微功率电源，可以在向内部信号处理电路供电的同时向前级传感器输出一路隔离电源。产品内部采用电磁隔离技术，具有输入/输出/电源/隔离电源两两隔离特点，完全可替代传统的线性光耦隔离方案，且产品相比光耦隔离方案具有更好的温漂特性、线性度和精度。

商品特性

四端隔离(信号输入、信号输出、电源输入和隔离电源输出相互隔离)
高精度等级 (0.1% FS)
隔离电压(2.5kVDC/60s)
低温漂: 50PPM/℃
工业级工作温度: -40°C to +85°C
低纹波噪声：30mVp-p
ESD防护(IEC/EN61000-4-2 Contact ±4kV perf.Criteria B)

应用领域

PLC
DCS
MCU 等信号隔离转换

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离电源模块
	输出通道数	1
	工作电压(Vin)	24V
	输出电压(Vout)	0V~5V
	输出电流(最大值)	25mA
	隔离电压(Vrms)	2.5kV

	属性	参数值
	工作温度	-40℃~+85℃
	纹波噪声	30mVp-p
	长度	31.6mm
	宽度	20.3mm
	高度	10.2mm
