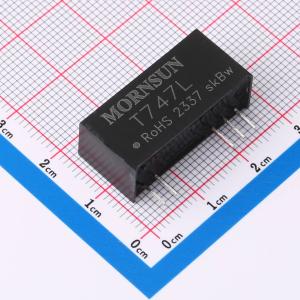

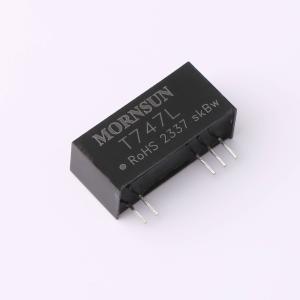

T747L
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 10V~24V | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 22mA | |
| 隔离电压(Vrms) | 2kV | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 26mm | |
| 宽度 | 9.5mm | |
| 高度 | 12.5mm |
商品概述
T_L 系列信号调理模块是电压输入、两线制电流输出回路供电的信号调理模块。通过后级电流回路馈电方式，给前级设备供电，并接收来自前级设备输出的电压信号。经模块隔离后，输出标准两线制电流信号。采用独有的电磁隔离模式及高效能后级馈电技术，实现电压信号到标准电流信号的精准隔离转换，可与各种仪表的模拟量输入端口（如PLC、DCS 系统等）相匹配。此外，本模块具有极小体积的封装（SIP9）和极佳的温漂特性（在-40℃ to +85℃工作温度范围内温漂小于50PPM/℃），输入和输出两端能承受2KVAC 的隔离电压。
商品特性
- 小体积：SIP9封装（26×9.5×12.5mm）
- 高隔离(2kVAC/60s/1mA)
- 高精度等级(0.1% F.S.)
- 高线性度(0.1% F.S.)
- 输出回路供电
- 极低温漂: ≤50PPM/℃
- 工业级工作温度: -40 to +85 °C
- ESD防护(裸机±4kV)
