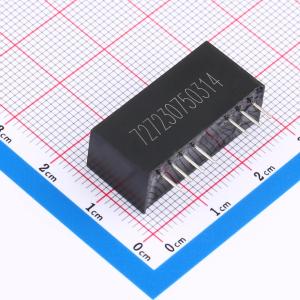

TW147HL
两线制回路供电信号调理模块，支持HART协议通信
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 信号调理模块 两线制回路供电信号调理模块支持HART协议通信。通过后级电流回路馈电方式，给前级设备供电，并接收来自前级设备输出的PWM信号。经模块隔离后，输出4-20mA的两线制电流信号。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TW147HL
- 商品编号
- C18057318
- 商品封装
- SIP-9
- 包装方式
- 管装
- 商品毛重
- 5.7克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 10V~24V | |
| 输出电压(Vout) | 3.3V | |
| 输出电流(最大值) | 4mA | |
| 隔离电压(Vrms) | 2kV | |
| 特性 | 短路保护 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 纹波噪声 | 30mVp-p | |
| 长度 | 26mm | |
| 宽度 | 9.5mm | |
| 高度 | 12.5mm |
商品概述
两线制回路供电信号调理模块支持HART协议通信。通过后级电流回路馈电方式，给前级设备供电，并接收来自前级设备输出的PWM信号。经模块隔离后，输出4-20mA的两线制电流信号。模块内部还集成了HART信号通道，按照推荐应用方案，可实现现场与控制室的半双工通信，大大节约了现场与控制室之间的布线成本。采用独有的电磁隔离模式及高效能后级馈电技术，实现PWM信号到4-20mA信号的精准隔离转换，可与各种仪表的模拟量输入端口(如PLC、DCS系统等)相匹配。除此之外，本模块具有极小体积的封装(SIP9)和极佳的温漂特性，输入和输出两端能承受2kVAC的隔离电压。
商品特性
- 回路供电
- 高线性度(0.1%FS)
- 高隔离(2kVAC/1mA/60s)
- 小体积：SIP9封装(26×9.5×12.5mm)
- 极低温漂：50PPM/°C(典型值)
- 工作温度范围：-40°C to +85°C
- 支持HART协议通信
- ESD防护(裸机±4kV)
