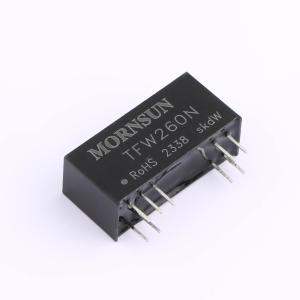

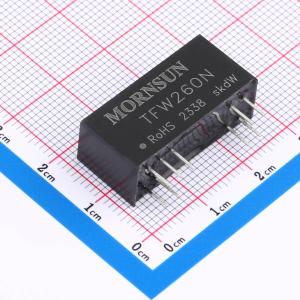

TFW260N
信号调理模块
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- TwxN系列信号调理模块（也称为隔离变送器）可将输入的数字脉冲宽度（Pw）信号直接转换为输出端对应的隔离模拟电压和电流信号。与光电耦合隔离器相比，该模块采用的电磁隔离技术具有更高的精度和更低的温度漂移。此模块具备两端口隔离（输入和输出）功能
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- TFW260N
- 商品编号
- C18057319
- 商品封装
- DIP-18
- 包装方式
- 管装
- 商品毛重
- 5.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 工作电压(Vin) | 5V | |
| 输出电流(最大值) | 20mA | |
| 隔离电压(Vrms) | 2kV | |
| 工作温度 | -40℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 纹波噪声 | 30mVp-p | |
| 长度 | 26mm | |
| 宽度 | 9.5mm | |
| 高度 | 12.5mm |
商品概述
TFWxxxN系列是一种前级PWM信号输入，后级电压/电流信号输出的有源信号隔离模块，能够直接将数字PWM信号隔离转换为模拟信号。由于内部采用电磁隔离技术，相比光耦隔离具有更好的温漂特性和线性度。此模块为两隔离，电源输入、信号输入和信号输出之间隔离。
商品特性
- 两端隔离(信号输入和信号输出)
- 高线性度等级 (0.1% FS)
- 隔离电压(2kVAC/60s)
- 低纹波噪声: (30mVpp，20MHz)
- 小体积: DIP18封装 (26×9.5×12.5mm)
- ESD防护(IEC/EN61000 - 4 - 2 Contact ±4KV perf. Criteria B)
