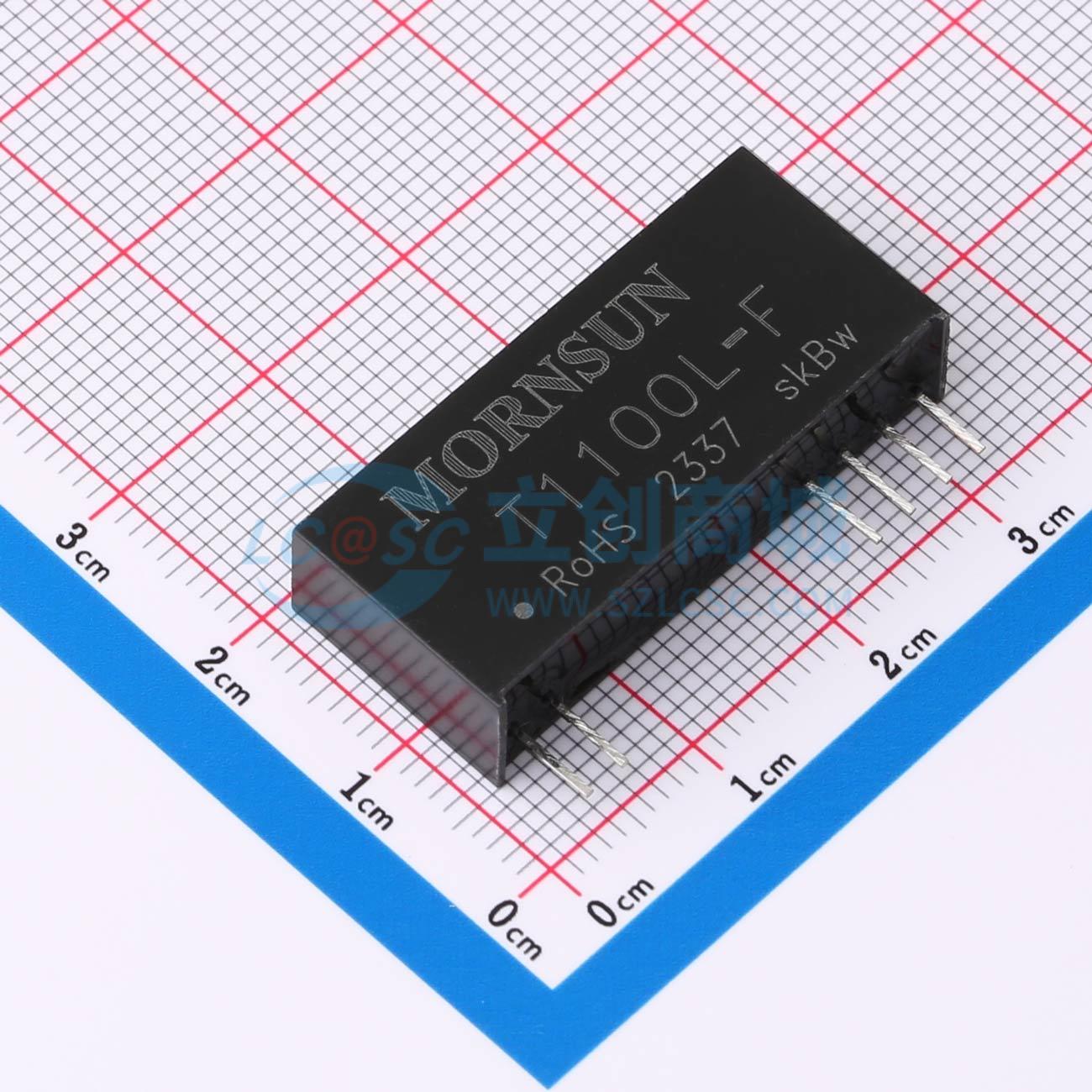

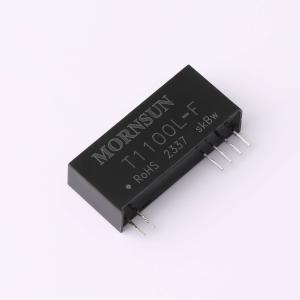

T1100L-F
10V~24V 30mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- T1100L F是一款两线制自供电信号调理模块。该模块通过后台电流环采集方式为前端设备供电，并将4 - 20mA输入电流信号转换为符合行业标准的隔离4 - 20mA输出电流。该模块还提供一个可用于外围设备的隔离微功耗电源
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- T1100L-F
- 商品编号
- C18057312
- 商品封装
- SIP-12
- 包装方式
- 管装
- 商品毛重
- 6.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 隔离电源模块 | |
| 输出通道数 | 1 | |
| 工作电压(Vin) | 10V~24V | |
| 输出电流(最大值) | 30mA | |
| 隔离电压(Vrms) | 3kV |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过流保护 | |
| 工作温度 | -25℃~+71℃ | |
| 长度 | 32mm | |
| 宽度 | 7.9mm | |
| 高度 | 14.5mm |
商品概述
T1100L - F隔离变送器，是一种两线制回路供电的隔离模块。通过后级馈电方式，给前级两线制设备供电，并接收来自两线制设备输出的4 - 20mA电流信号。经模块隔离后，输出4 - 20mA的电流信号。采用独有的电磁隔离模式及高效能后级馈电技术，有效地解决了电流信号隔离对供电电源的依赖问题，实现标准信号4 - 20mA精准隔离传送，可与各种仪表的模拟量输入端口（如PLC、DCS系统等）相匹配；输入端带有过流保护功能，更加有效地保护模块及后级电路；除此之外，本模块具有极佳的温漂特性(在 - 25°C to +77°C工作温度范围内温漂小于35PPM/°C)，输入和输出两端能承受3kVDC的隔离电压。
商品特性
- 回路供电，过流保护
- 精度等级 (0.3% F.S.)
- 高线性度 (0.1% F.S.)
- 高隔离(输入、输出两端间3kVDC/60s)
- 极低温漂(35PPM/℃)
- 工业级(工作温度范围： - 25°C to +71°C)产品性能可靠(MTBF > 50万小时)
