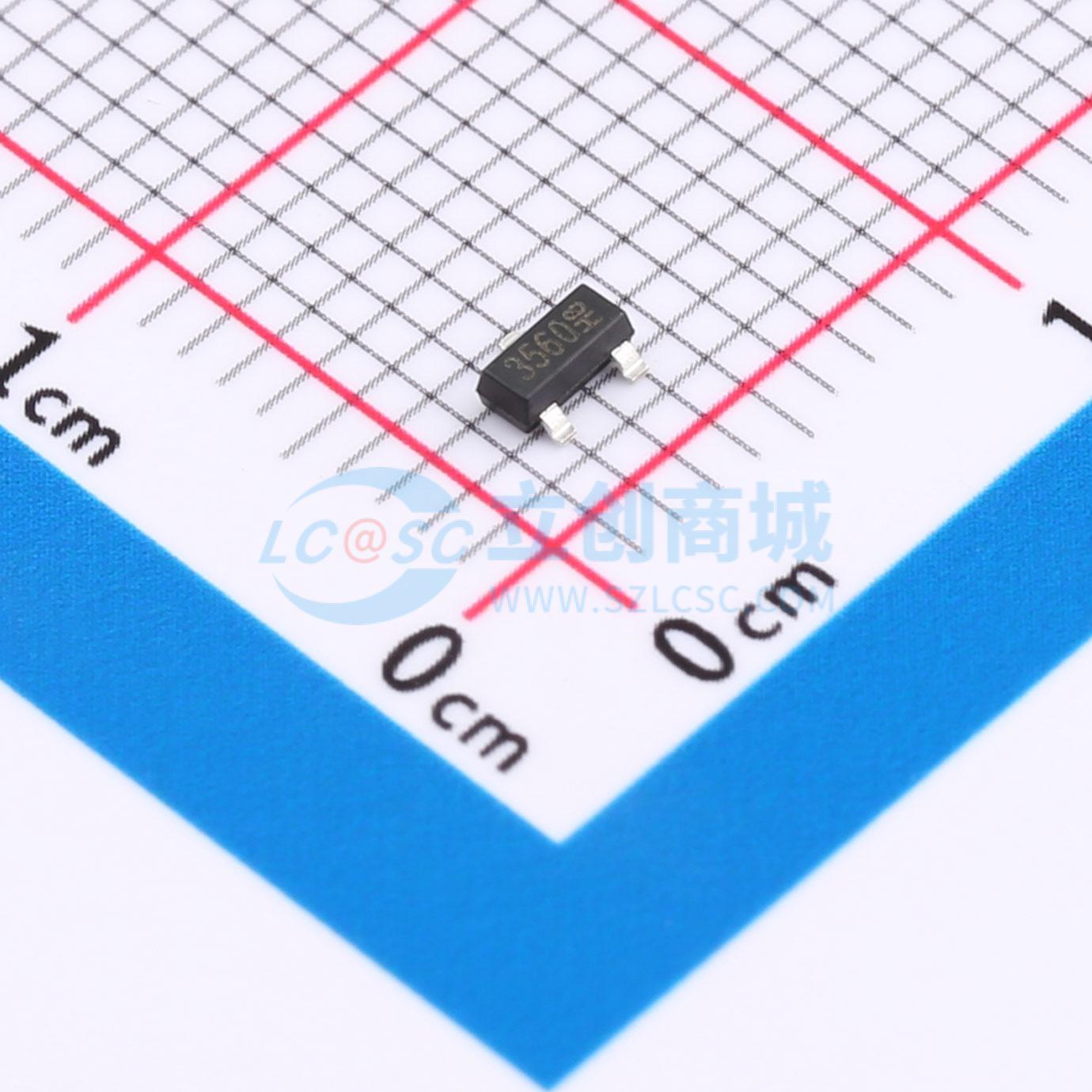

温馨提醒：图片仅供参考，商品以实物为准
SCM3560ATA-27
SCM3560ATA-27
- 描述
- 控制IC SCM3560A 系列芯片是一种集成了功率MOS 管，消磁二极管的电磁蜂鸣器驱动控制器。该芯片可在3V~24V 宽电压范围电压下工作。SCM3560A系列芯片工作频率2.04K，2.3K，2.7KHz 可选，采用FUSE 修正技术频率精度达到 ±3% 。
- 品牌名称
- MORNSUN(金升阳)
- 商品型号
- SCM3560ATA-27
- 商品编号
- C18057324
- 商品封装
- SOT-23-G
- 包装方式
- 编带
- 商品毛重
- 0.045467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 继电器/线圈驱动芯片 | |
| 工作电压 | 3V~24V | |
| 峰值电流 | 50mA |
| 属性 | 参数值 | |
|---|---|---|
| 导通电阻 | 1.68Ω | |
| 工作温度 | -40℃~+125℃ |
商品概述
SCM3560A 系列芯片是一种集成了功率MOS 管，消磁二极管的电磁蜂鸣器驱动控制器。该芯片可在3V~24V 宽电压范围电压下工作。SCM3560A系列芯片工作频率2.04K，2.3K，2.7KHz 可选，采用FUSE 修正技术频率精度达到 ±3% 。内部反馈机制可以检测输入电压，根据输入电压自动调整驱动波形，从而实现3V~24V 宽电压范围电压下准恒定声压输出。 该系列芯片还集成了过温保护，超出规定的温度范围时，芯片自动进入休眠状态，若温度再次降低到设定值时可自动恢复。 该系列芯片静态功耗典型值约为 300μA ，引脚的ESD 能力高于 3kV。
商品特性
- 超宽工作电压范围：3~24V
- 无需任何外围电路
- 无需蜂鸣器反馈绕组，节约成本
- 全电压输入准恒定声压输出
- 宽输入电压下蜂鸣器型号归一化
- 解决自激振荡可靠性问题，一致性好
- 典型输出频率：2.04K，2.3K，2.7K
- 频率精度为 ±3%
- 过温保护
- 工作环境温度： -40°C~+125°C
应用领域
- 电磁式蜂鸣器
