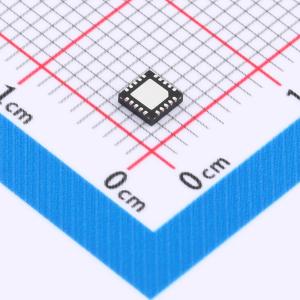

LYF5805
100V同步PWM降压控制器
- 描述
- LYF5805是用于高性能同步降压DC/DC应用的高压PWM控制器，输入电压高达100V。采用自适应恒定导通时间峰值电流模式控制，轻载时工作在PFM模式，可提供出色的线路和负载瞬态响应，且所需输出电容最小。支持可调开关频率高达500kHz，具有用户可编程欠压锁定、过压锁定和过流保护等功能，关机模式下电源电流降至10µA以下，适用于汽车信息娱乐应用、电信总线转换器等。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- LYF5805
- 商品编号
- C18057261
- 商品封装
- QFN-20(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.136234克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~100V | |
| 输出电压 | 1.2V~60V | |
| 开关频率 | 50kHz~500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 外置 | |
| 输出类型 | 可调 |
商品概述
LYF5805是一款高压PWM控制器，专为高性能同步降压DC/DC应用而设计，输入电压最高可达100V。 LYF5805驱动一对外部NMOSFET。开关频率可在50kHz至500kHz之间编程，便于灵活调整效率和尺寸。对于低压应用，可使用内部1.2V参考电压精确调节输出电压。 保护功能包括用户可编程的欠压锁定、过压锁定和过流保护。在关断模式下，电源电流降至10µA以下。LYF5805是汽车信息娱乐应用、电信总线转换器等的理想选择。
LYF5805是一款高压PWM控制器，专为高性能同步降压DC/DC应用而设计，输入电压最高可达100V。LYF5805在中等到重载电流下采用自适应恒定导通时间峰值电流模式控制，在轻载电流下以PFM模式运行。通过这种控制方案，LYF5805在使用最少输出电容的情况下，提供出色的线路和负载瞬态响应。外部环路补偿可灵活使用更广泛的电感和输出电容组合。 LYF5805支持高达500kHz的可调开关频率。该器件实现了用户可编程的逐周期电流限制，并带有200ms过载定时器，以防止器件因过热而损坏。如果触发过载条件，该器件将停止开关，直到EN引脚状态改变。该器件还实现了用户可编程的过压锁定保护和过温保护，以确保可靠运行。
商品特性
- 12V至100V宽工作输入范围，开关频率可在50kHz至500kHz之间调节
- 精密参考电压（1.2V）
- 可编程软启动，具备预偏置负载能力
- 可编程EN关断延迟功能
- 可编程过载保护，带有0.2s消隐定时器和打嗝模式
- 可编程逐周期电流限制保护
- 可编程输入欠压锁定保护，带锁存功能
- 可编程输入过压保护，带锁存功能
- 输出过压保护
- 过温保护
- QFN3x3-20封装
应用领域
- 48V非隔离DC-DC转换器
- 汽车应用
- 电信总线转换器
- 通用应用
- USB Type-C电源传输
- 工业DC-DC电机驱动器
