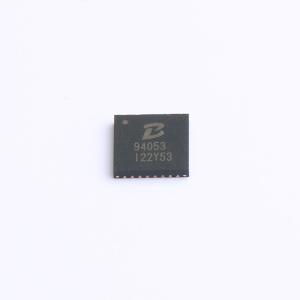

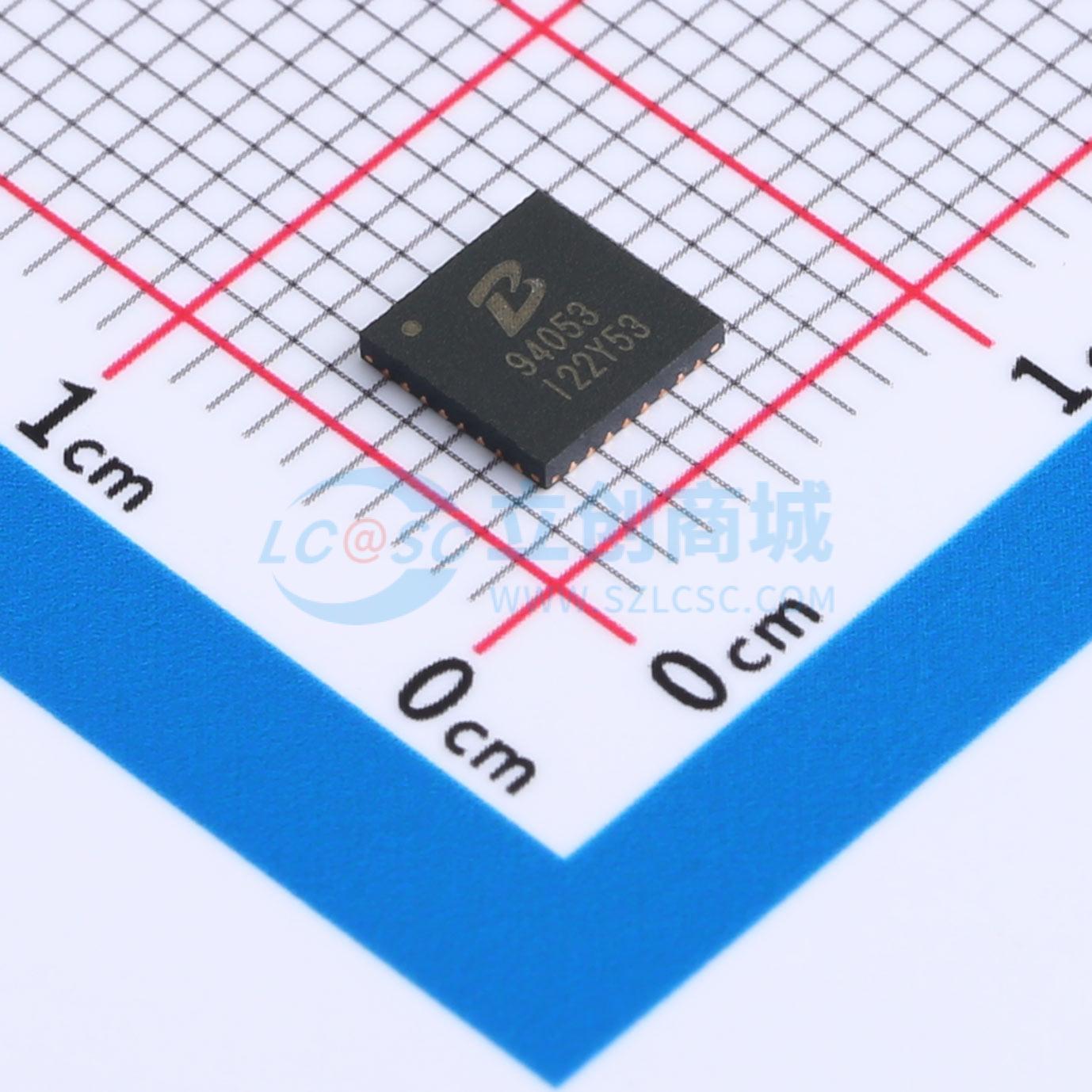

PL94053

高效率4开关同步升降压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: PL94053是一款高效率4开关同步升降压控制器,能够在输入电压高于或低于输出电压时调节输出电压。它支持宽输入电压范围（3.6V至32V）,并具有多种保护功能,包括输出短路保护、逐周期限流、热关断等。集成两个9mΩ的功率MOSFET,支持可编程软启动和多种保护功能。
品牌名称: POWLICON(宝砾微)
商品型号: PL94053
商品编号: C18057271
商品封装: QFN-32(5x5)
包装方式: 编带
商品毛重: 0.155465克(g)

商品参数

商品概述

升降压控制器用于升压/降压直流-直流转换，通过PWM信号或模拟信号动态编程输出电流和输出电压。2V至32V宽输出范围。全面的保护功能，包括输出短路保护（OSP）、逐周期输入和输出峰值电流限制、热调节、热关断、输入欠压锁定（UVLO）、输出过压保护（OVP）等。可通过电阻调整开关频率。频率抖动以获得良好的电磁干扰（EMI）性能。集成2A MOSFET栅极驱动器。集成两个9mΩ功率MOSFET。输入或输出平均电流限制，具有稳定的恒流（CC）环路。5V/55mA低静态电流（Iq）低压差线性稳压器（LDO）为系统MCU供电。采用QFN5x5-32封装。

应用领域

汽车启停系统
集线器电源
工业PC电源供应
USB电源传输
车载充电器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升降压型
	工作电压	3.6V~32V
	输出电压	2V~32V
	输出电流	-
	开关频率	1.2MHz

	属性	参数值
	工作温度	-40℃~+125℃@(TJ)
	同步整流	是
	输出通道数	-
	拓扑结构	降压-升压式
	开关管(内置/外置)	内置
	输出类型	可调
