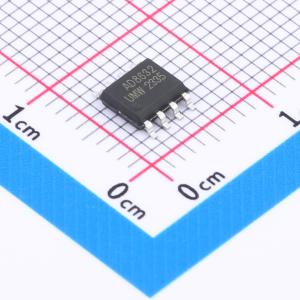

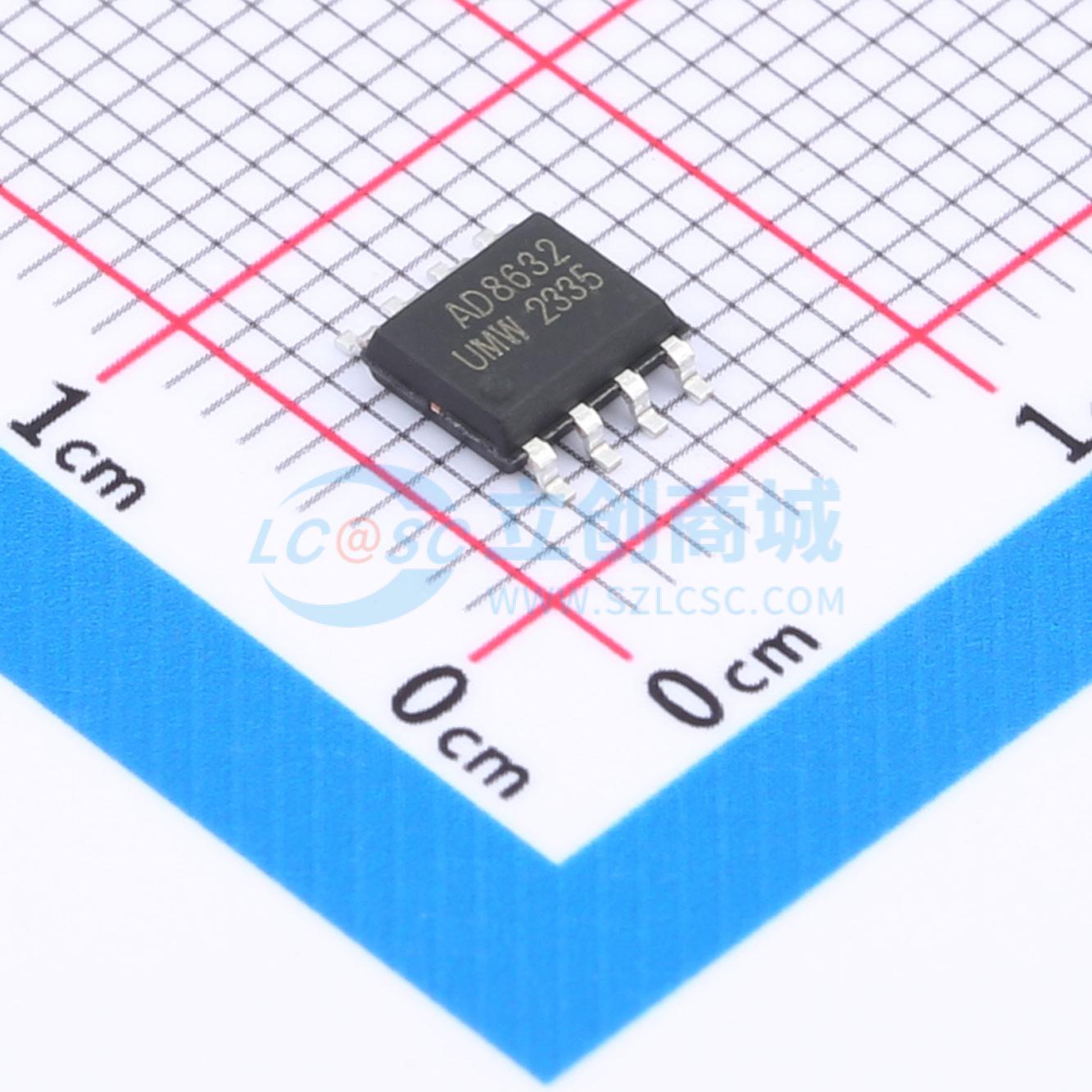

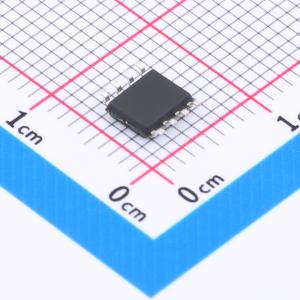

AD8632ARZ(UMW)
480μA、6.5MHz、轨到轨输入输出CMOS运算放大器
- 描述
- AD8631A（单通道）、AD8632A（双通道）和 AD8634A（四通道）是低噪声、低电压、微功耗运算放大器。AD863xA 系列放大器带宽达 6.5MHz，压摆率为 4V/μs，在 5V 电源电压下每路放大器的静态电流为 480μA，可应用于广泛的领域。AD863xA 运算放大器专为在低电压、低噪声系统中实现最佳性能而设计
- 品牌名称
- UMW(友台半导体)
- 商品型号
- AD8632ARZ(UMW)
- 商品编号
- C18057299
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.18736克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 6.5MHz | |
| 输入失调电压(Vos) | 800uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 4V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 480uA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.3V~5.5V | |
| 双电源电压(Vee~Vcc) | - | |
| 功能特性 | - |
商品概述
AD8631A（单通道）、AD8632A（双通道）和 AD8634A（四通道）是低噪声、低电压、微功耗运算放大器。该系列放大器具有 6.5MHz 的出色带宽、4 V/μs 的压摆率，以及在 5V 电源下每个放大器 480 μA 的静态电流，使其能够广泛应用于各种设计中。AD863xA 运算放大器旨在为低电压和低噪声系统提供性能。其输入共模电压范围包含地电位，最大输入失调电压为 4.2 mV。这些器件能够驱动重负载实现满摆幅输出。AD863xA 系列规定可在 +2.3V 至 +5.5V 的单电源或双电源下工作。所有型号均规定在 -40 °C 至 +125 °C 的扩展工业温度范围内工作。
商品特性
- 高压摆率：4 V/μs
- 宽带宽：6.5MHz
- 低功耗：每个放大器的电源电流为 480 μA
- 2V 阶跃信号下建立至 0.1% 的时间：1 μs
- 低噪声：在 10KHz 时为 20 nV/√Hz
- 高增益：103 dB，适用于有源滤波器和增益级
- 低失调电压：最大 4.2 mV
- 单位增益稳定
- 满摆幅输入和输出
- 输入电压范围：在 5V 电源下为 -0.1V 至 +5.1V
- 工作电源电压：+2.3V 至 +5.5V
- 工作温度范围：-40 °C 至 +125 °C
应用领域
- 光电二极管放大
- 传感器接口
- 音频输出
- 有源滤波器
- 驱动模数转换器
- 便携设备和电池供电仪器
