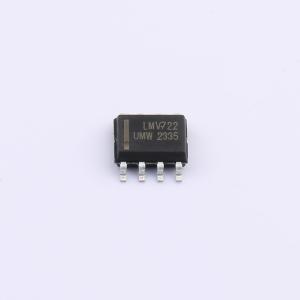

LMV722IDR(UMW)
10MHz，轨到轨输入输出CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LMV721A（单通道）、LMV722A（双通道）和LMV724A（四通道）是低噪声、低电压、微功耗运算放大器。LMV72xA系列具有10 MHz的出色带宽、9 V/μs的压摆率，在5V电源下每个放大器的静态电流为1000 μA，可应用于广泛的领域。LMV72xA运算放大器旨在为低电压、低噪声系统提供最佳性能
- 品牌名称
- UMW(友台半导体)
- 商品型号
- LMV722IDR(UMW)
- 商品编号
- C18057302
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.1938克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 2 | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 3.5mV | |
| 输入失调电压温漂(Vos TC) | 3uV/℃ | |
| 压摆率(SR) | 9V/us | |
| 输入偏置电流(Ib) | 1pA | |
| 输入失调电流(Ios) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 20nV/√Hz@10kHz | |
| 共模抑制比(CMRR) | 84dB | |
| 静态电流(Iq) | 1mA | |
| 输出电流 | 40mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.5V~5.5V | |
| 双电源电压(Vee~Vcc) | -2.25V~-1.25V；1.25V~2.25V | |
| 功能特性 | 内置补偿 |
商品概述
UMW LMV721A（单通道）、LMV722A（双通道）和LMV724A（四通道）是低噪声、低电压、微功耗运算放大器。该系列放大器具有10MHz的出色带宽、9V/μs的压摆率，以及在5V电源下每个放大器1000μA的静态电流，可设计用于广泛的应用领域。UMW LMV72xA运算放大器专为在低电压和低噪声系统中提供性能而设计。其输入共模电压范围包含地电位，最大输入失调电压为3.5mV。这些器件能够驱动重负载并提供轨到轨输出摆幅。UMW LMV72xA系列规定适用于+2.5V至+5.5V的单电源或双电源供电。所有型号均规定在-40℃至+125℃的扩展工业温度范围内工作。
商品特性
- 高压摆率：9V/μs
- 宽带宽：10MHz
- 低功耗：每个放大器电源电流为1000μA
- 2V阶跃信号下建立至0.1%的时间：0.25~μs
- 低噪声：20 nV/√Hz @10kHz
- 低失调电压：最大3.5mV
- 单位增益稳定
- 轨到轨输入和输出
- 输入电压范围：5V电源下为-0.1V至+5.1V
- 工作电源电压：+2.5V至+5.5V
- 工作温度范围：-40℃至+125℃
应用领域
- 光电二极管放大
- 传感器接口
- 音频输出
- 有源滤波器
