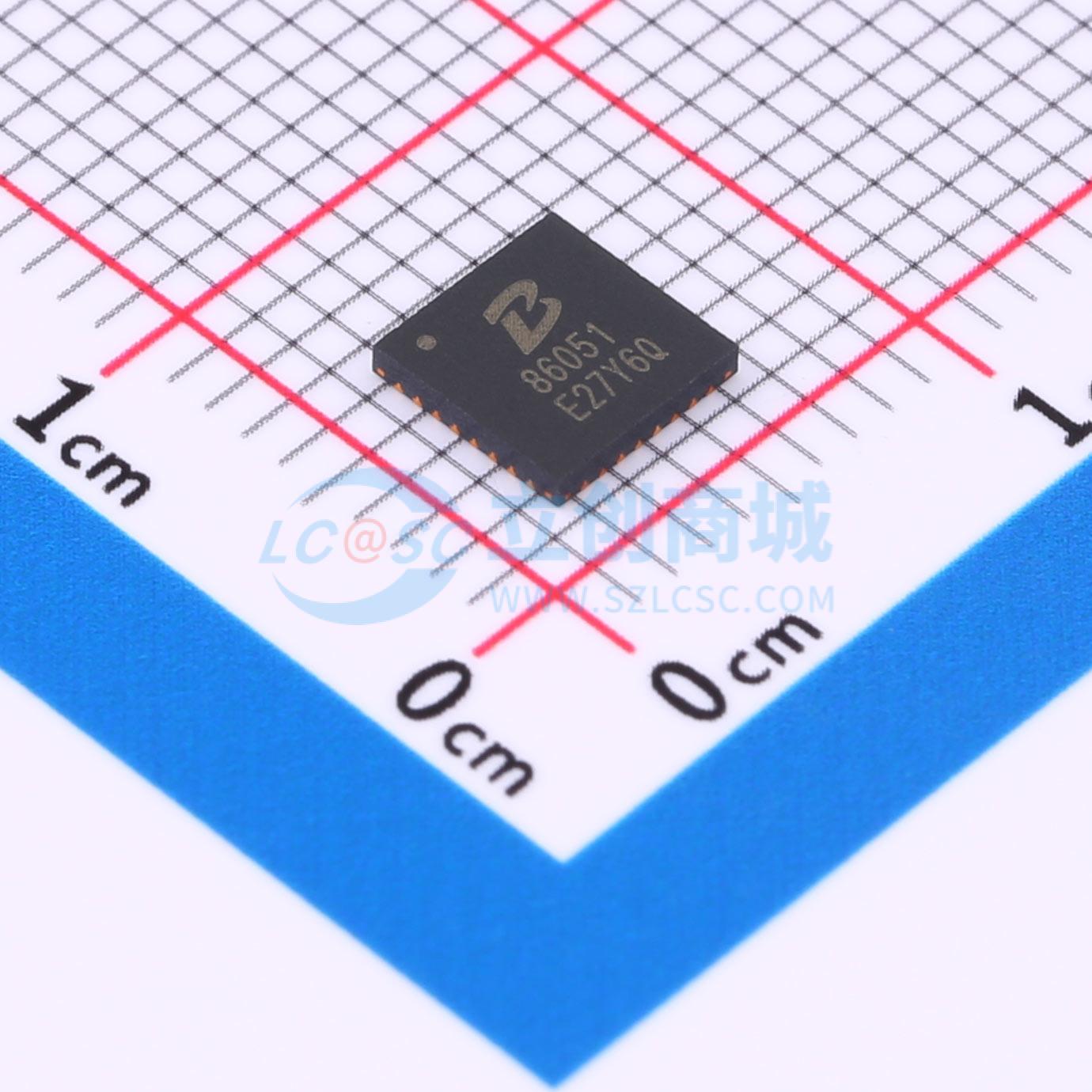

温馨提醒：图片仅供参考，商品以实物为准
PL86051
60V 5A 同步降压转换器
- 描述
- PL86051 是一款高效率的同步降压转换器,设计用于高性能 DC/DC 应用。它集成了 60V、20mΩ 的高侧和低侧 MOSFET 开关,提供 5A 的连续负载电流。输入电压范围为 12V 至 60V,开关频率可编程,范围为 50kHz 至 500kHz。该芯片还具有精确的参考电压、可编程软启动、预偏置负载能力和多种保护功能。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL86051
- 商品编号
- C18057269
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.162049克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~60V | |
| 输出电压 | 1.2V~48V | |
| 输出电流 | 5A | |
| 开关频率 | 50kHz~500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
12V至60V宽工作输入电压范围 5A连续输出电流能力 集成60V，20mΩ高压侧和60V，20mΩ低压侧功率MOSFET开关 可调频率从50kHz到500kHz 操作精度参考电压（1.2V） 具有预偏置负载能力的可编程软启动 可编程EN关闭延迟功能 带0.2秒空白定时器和打嗝模式的可编程过载保护 逐周期限流保护 带锁存的可编程输入欠压锁定保护 带锁存的可编程输入过压保护 输出过压保护 过温保护 QFN5x5mm-32L
PL86051是一款高性能同步降压DC/DC应用设计的高压降压转换器，支持高达60V的输入电压。它集成了一个高效的同步降压开关稳压器，包括一个60V，20mΩ高压侧和一个60V，20mΩ低压侧MOSFET，可在12V至60V宽工作输入电压范围内提供5A连续负载电流。开关频率可从50kHz调节至500kHz，允许根据效率和尺寸进行灵活调整。输出电压可以使用内部1.2V参考电压进行精确调节，适用于低电压应用。保护特性包括用户可编程的欠压锁定、过压锁定和过流保护。在关断模式下，供电电流降至20μA以下。PL86051是汽车娱乐系统应用、电信总线转换器等的良好选择。
应用领域
- 48V非隔离DC-DC转换器
- 汽车应用
- 电信总线转换器
- 通用型USB Type-C电源传输
- 工业DC-DC电机驱动器
