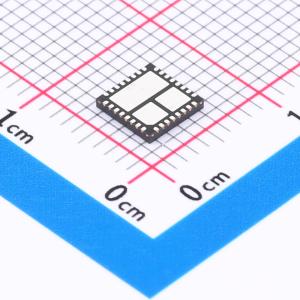

温馨提醒：图片仅供参考，商品以实物为准
PL89032
100V 3A 同步降压转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL89032 是一款高性能的同步降压转换器,适用于高达 100V 的输入电压,提供 3A 的连续输出电流。它集成了 120V、70mΩ 的高侧和低侧 MOSFET 开关,支持从 50kHz 到 500kHz 的可编程开关频率。该器件具有多种保护功能,包括过载保护、过温保护和欠压锁定保护。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL89032
- 商品编号
- C18057270
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.321359克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 12V~100V | |
| 输出电压 | 1.2V~60V | |
| 输出电流 | 3A | |
| 开关频率 | 50kHz~500kHz | |
| 工作温度 | -40℃~+125℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 400uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
12V至100V宽工作输入电压范围。3A连续输出电流能力。集成120V，70mΩ高端和120V，70mΩ低端功率MOSFET开关。可调节频率从50kHz到500kHz。操作精密参考电压（1.2V）。具有预偏置负载能力的可编程软启动。可编程EN关闭延迟功能。具有0.2秒空白定时器和打嗝模式的可编程过载保护。可编程逐周期限流保护。具有锁存功能的可编程输入欠压锁定保护。具有锁存功能的可编程输入过压保护。输出过压保护。过温保护。QFN5*5mm-32L封装。
PL89032是一款专为高性能同步降压DC/DC应用设计的高压降压转换器，支持高达100V的输入电压。PL89032集成了一个高效的同步降压开关稳压器，该稳压器包括一个120V，70mΩ的高端MOSFET和一个120V，70mΩ的低端MOSFET，可在12V至100V的宽输入电压范围内提供3A连续负载电流。PL89032的开关频率可编程设置在50kHz至500kHz之间，允许根据效率和尺寸需求进行灵活调整。对于低压应用，可以使用内部1.2V参考电压精确调节输出电压。保护特性包括用户可编程的欠压锁定、过压锁定和过流保护。关断模式下，供电电流降至10μA以下。PL89032是汽车信息娱乐应用、电信总线转换器等场合的良好选择。
应用领域
- 48V非隔离DC-DC转换器
- 汽车应用
- 电信总线转换器
- 通用型器件
- USB Type-C电源传输
- 工业DC-DC电机驱动器
