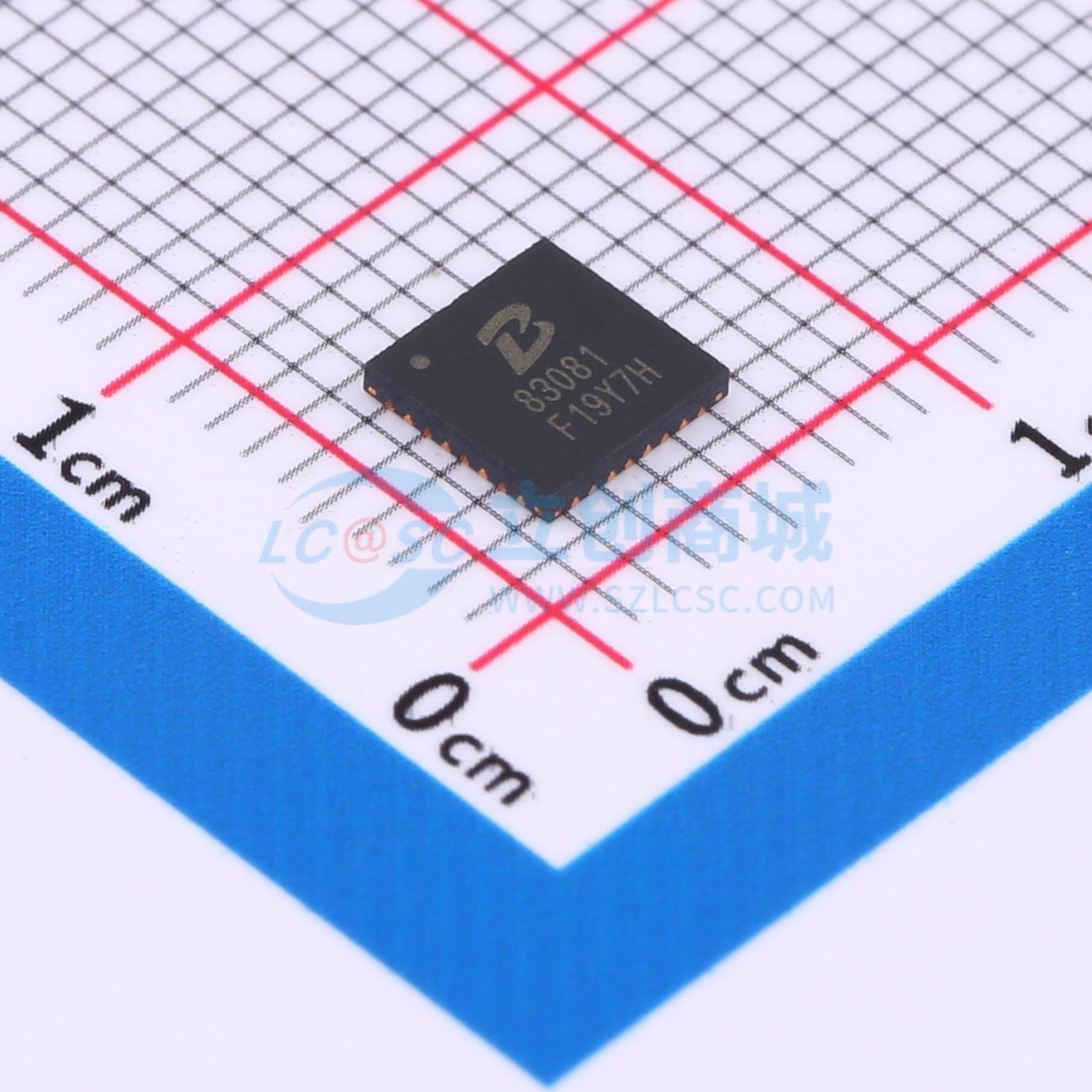

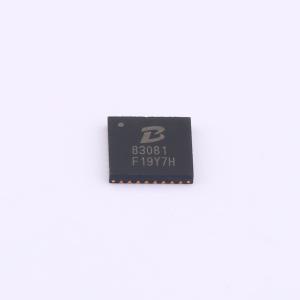

温馨提醒：图片仅供参考，商品以实物为准
PL83081
PL83081双路恒流降压开关转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL83081是一款高效率的同步降压转换器,支持3.0V到24V的输入电压范围,具有两个恒流输出通道,内置两个8mΩ的功率MOSFET,支持动态编程输出电流和电压,具备多种保护功能,包括输出短路保护、周期限流、过温保护等。
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL83081
- 商品编号
- C18057265
- 商品封装
- QFN-32(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.158987克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 3V~24V | |
| 输出电压 | 2V~24V | |
| 输出电流 | 2A | |
| 开关频率 | 150kHz~1.2MHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 是 | |
| 输出通道数 | 2 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 1mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
PL83081 是一款 PWM 控制器，专为高性同步降压 DC/DC 应用设计，输入电压范围为 3.0 V 至 24 V。
PL83081 采用恒定导通时间控制。通过在 FREQ 引脚和 GND 引脚之间设置不同的电阻值，可以将开关频率设定为 150kHz、300kHz、600kHz 或 1200kHz。还具有可编程软启动功能，并提供各种保护特性，包括逐周期电流限制、输入欠压锁定 (UVLO)、输出过压保护 (OVP)、热关断和输出短路保护等。
PL83081 提供电压控制环、恒定电流环和热调节环。
商品特性
- 3.0V至24V宽工作输入电压范围
- 2.0V至24V宽工作输出电压范围
- 100%占空比
- 集成两个8mΩ功率MOSFET。使用PWM信号或模拟信号动态编程输出电流和输出电压
- 使用电阻可调开关频率
- 频率抖动以实现良好的EMI性能
- 集成2A MOSFET栅极驱动器
- 全面的保护特性，包括输出短路保护（OSP）、逐周期峰值电流限制、热调节、热关断、输入欠压锁定（UVLO）、输出过压保护（OVP）等
- 双输出平均电流限制，具有稳定的恒流环路
- QFN5x5-32封装
应用领域
- 汽车启停系统
- 工业PC电源供应
- USB电源传输
