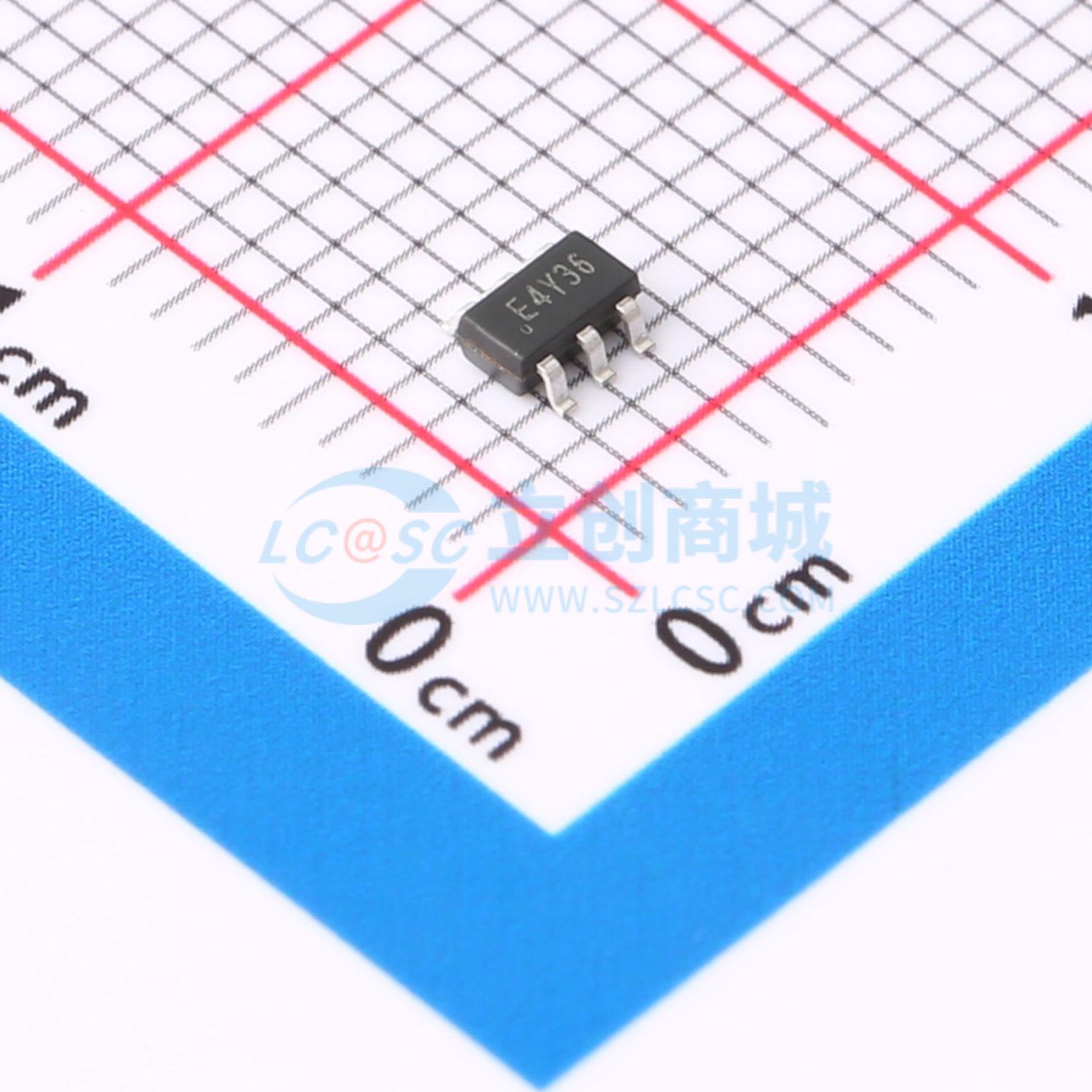

温馨提醒：图片仅供参考，商品以实物为准
PL8317G
36V、1.2A 单片降压开关稳压器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PL8317G是一款单片式36V、1.2A降压开关稳压器。它集成了一个36V、250mΩ的高端MOSFET和一个36V、140mΩ的低端MOSFET，可在4.5V至36V的宽工作输入电压范围内提供1.2A的连续负载电流，并具备33V输入过压保护功能。峰值电流模式控制可实现快速瞬态响应和逐周期电流限制
- 品牌名称
- POWLICON(宝砾微)
- 商品型号
- PL8317G
- 商品编号
- C18057267
- 商品封装
- SOT23-6L
- 包装方式
- 托盘
- 商品毛重
- 0.0326克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~30V | |
| 输出电流 | 1.2A | |
| 开关频率 | 300kHz |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃@(TJ) | |
| 同步整流 | 是 | |
| 拓扑结构 | 降压式 | |
| 开关管(内置/外置) | 内置 |
商品概述
PL8317G是一款单片式36V、1.2A降压开关稳压器。它集成了一个36V、250mΩ的高端MOSFET和一个36V、140mΩ的低端MOSFET，可在4.5V至36V的宽工作输入电压范围内提供1.2A的连续负载电流，并具备33V输入过压保护功能。峰值电流模式控制可实现快速瞬态响应和逐周期电流限制。
PL8317G具备可配置的线路压降补偿和可配置的充电电流限制功能。CC/CV模式控制可在恒流充电和恒压充电阶段之间实现平稳过渡。内置软启动功能可防止上电时产生浪涌电流。
PL8317G是一款易于使用的同步降压DC-DC转换器，工作电源电压范围为4.5V至36V。它能够以非常小的解决方案尺寸，高效且具备良好热性能地提供高达1.2A的连续负载电流。
PL8317G还集成了输入过压和输出过压保护功能。这一特性有助于客户轻松设计出安全的DC-DC转换器。
开关频率固定为300KHz，以减小电感尺寸并改善EMI性能。
商品特性
- 具备1.2A连续输出电流能力
- 4.5V至36V宽工作输入范围，具备33V输入过压保护
- 集成36V、250mΩ高端和36V、140mΩ低端功率MOSFET开关
- 效率高达92%
- 内部软启动功能可限制开启时的浪涌电流
- 内部补偿功能可节省外部元件
- 输入欠压锁定
- 输入过压保护，可防止器件在高电压和大电流条件下工作
- 输出过压保护
- 输出短路保护，具备高端电流限制和低端电流限制，可在严重短路时保护器件
- 过温保护
- 轻载时采用脉冲跳跃模式，以提高轻载效率
- 使用低ESR陶瓷输出电容时可保持稳定
- 固定300KHz开关频率
- 所需外部元件最少，且具备丰富的内部保护功能
- SOT23-6封装
应用领域
- USB车载充电器
- 便携式充电设备
- 通用DC-DC转换
