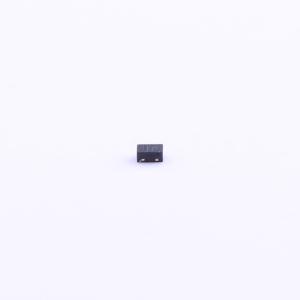

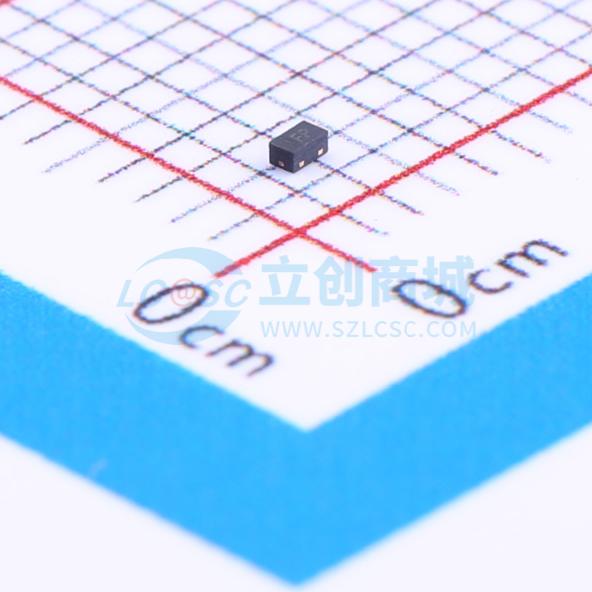

温馨提醒：图片仅供参考，商品以实物为准
CS0801M
双向TVS 5V截止 4A峰值脉冲
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- CS0801M
- 商品编号
- C178231
- 商品封装
- DFN-2(0.6x1)
- 包装方式
- 编带
- 商品毛重
- 0.011克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 15V | |
| 钳位电压 | 12.5V | |
| 峰值脉冲电流(Ipp) | 4A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 10nA | |
| 通道数 | 单路 | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 12pF |
商品概述
CS0801M是一款低电容瞬态电压抑制器（TVS），旨在为数据、控制或电源线提供静电放电（ESD）保护。CS0801M典型电容仅为12 pF，用于保护对寄生效应敏感的系统，使其免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变脉冲群 - EFT）（40A，5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 CS0801M采用超小型uDFN - 2L封装。每个CS0801M器件可保护一条数据线。它为系统设计师在空间有限的情况下保护单条数据线提供了灵活性。
商品特性
- 为高速数据线提供瞬态保护 IEC 61000 - 4 - 2（ESD）：±30 kV（空气放电），±30 kV（接触放电） IEC 61000 - 4 - 4（EFT）：40A（5/50 ns） 电缆放电事件（CDE）
- 针对高速线路优化的封装
- 超小型封装（1.0 mm×0.6 mm×0.55 mm）
- 保护一条数据、控制或电源线
- 低电容：12 pF（典型值）
- 低漏电流：在VRWM下为0.01 µA（典型值）
- 低钳位电压
- 每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击
应用领域
- 便携式电子设备
- 台式机、服务器和笔记本电脑
- 手机
- MP3接口
- 数码相机接口
- 用户识别模块（SIM）卡
