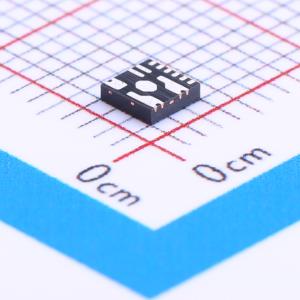

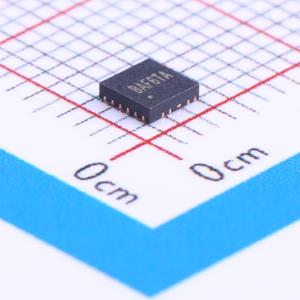

SY8366HQQC

高效率快速响应6A连续12A峰值28V输入同步降压DC-DC调节器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8366H是一款高效率同步降压DC-DC调节器,能够提供6A连续和12A峰值电流。它支持4V到28V的宽输入电压范围,并集成了主开关和同步开关,以最小化导通损耗。采用即时PWM架构,实现快速瞬态响应。内部600μs软启动限制了浪涌电流,工作在伪恒定频率800kHz下,以减小电感和电容的尺寸。
品牌名称: Silergy(矽力杰)
商品型号: SY8366HQQC
商品编号: C178253
商品封装: QFN-12-EP(3x3)
包装方式: 编带
商品毛重: 0.063克(g)
网友设计参考: SY8366HQQC-同步降压模块

商品参数

商品概述

SY8366H是一款高效同步降压型DC-DC稳压器，能够提供6A的连续电流和12A的峰值电流。SY8366H的输入电压范围宽，为4V至28V，并且集成了导通电阻RDS(ON)极低的主开关和同步开关，以最大限度地降低传导损耗。 SY8366H采用即时PWM架构，可在高降压应用中实现快速瞬态响应，并在轻载时实现高效率。此外，在连续导通模式下，它以800kHz的准恒定频率工作，以减小电感和电容的尺寸。

商品特性

内部开关（上/下）的低RDS(ON)：40/20 mΩ
宽输入电压范围：4 - 28V
即时PWM架构，实现快速瞬态响应
内部600μs软启动，限制浪涌电流
准恒定频率：800kHz
6A连续/12A峰值输出电流能力
±1.5%的0.6V参考电压
可编程峰值电流限制
电源正常指示
输出放电功能
打嗝模式输出短路保护
输入欠压锁定（UVLO）
过温保护
符合RoHS标准且无卤
紧凑封装：QFN3x3 - 12

应用领域

液晶电视/网络电视/3D电视
机顶盒
笔记本电脑高功率AP

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4V~28V
	输出电压	5V
	输出电流	6A
	开关频率	800kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	固定
