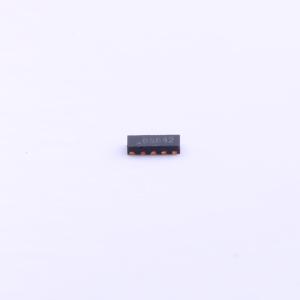

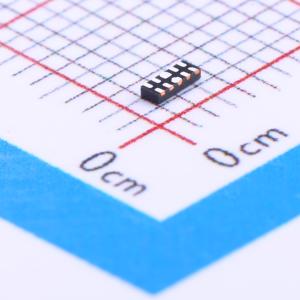

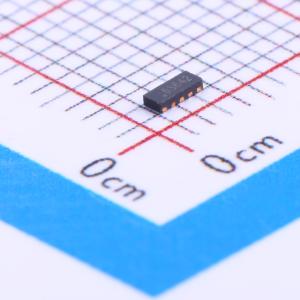

温馨提醒：图片仅供参考，商品以实物为准

CS0806S

TVS 5V截止峰值脉冲

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: USB2.0电源和数据线保护
品牌名称: Silergy(矽力杰)
商品型号: CS0806S
商品编号: C178232
商品封装: DFN-10L(1x2.5)
包装方式: 编带
商品毛重: 0.013克(g)

商品参数

商品概述

CS0806S是一款超低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。CS0806S典型电容仅为0.6pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级标准（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 CS0806S采用超小型DFN - 10L封装。每个CS0806S器件可保护四条高速数据线。超低电容、超小尺寸和高ESD鲁棒性的综合特性使CS0806S非常适合高速数据端口和高频线路（如HDMI和DVI）应用。CS0806S的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护
- IEC 61000 - 4 - 2（ESD）±15kV（空气放电）
- ±8kV（接触放电）
- IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
- 电缆放电事件（CDE）
针对高速线路优化的封装
超小型封装（2.5mmx1.0mmx0.55mm）
保护四条数据线
超低电容：每通道0.6pF
低泄漏电流：在VRWM下为0.1μA（典型值）
低钳位电压
每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击
无铅且符合RoHS标准

应用领域

-串行ATA-PCI Express-台式机、服务器和笔记本电脑-MDDI端口-USB2.0电源和数据线保护-显示端口-高清晰度多媒体接口(HDMI)-数字视频接口(DVI)

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	击穿电压	10V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.6pF
