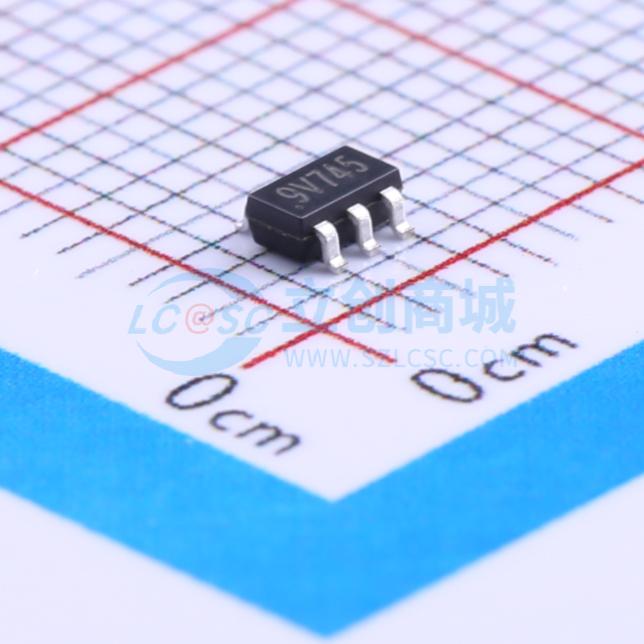

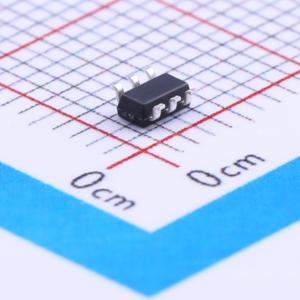

CS0809V

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: VBR=7V ，Vc=17V， Ipp=5A
品牌名称: Silergy(矽力杰)
商品型号: CS0809V
商品编号: C178233
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.049克(g)

商品参数

商品概述

CS0809V是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。CS0809V的典型电容仅为3.5pF，旨在保护对寄生效应敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15kV空气放电、±8kV接触放电）、IEC 61000 - 4 - 4（电气快速瞬变 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 CS0809V采用小型SOT23 - 6L封装。每个CS0809V器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性等综合特性，使CS0809V非常适合高速数据端口和高频线路（如USB2.0）应用。CS0809V的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护
符合IEC 61000 - 4 - 2（ESD）±15kV（空气放电）、±8kV（接触放电）
符合IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
可应对电缆放电事件（CDE）
针对高速线路优化的封装
小型封装（2.9mm×2.8mm×1.4mm）
可保护四条数据线
低电容：典型值3.5pF
低漏电流：在VRWM下典型值为0.1µA
低钳位电压
每个I/O引脚可承受1000次以上±8kV接触放电的ESD冲击

应用领域

USB2.0电源和数据线保护
数字视频接口（DVI）
10/100/1000M以太网接口
台式机、服务器和笔记本电脑
SIM卡端口
显示器和平板显示器
视频图形卡

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	单向
	反向截止电压(Vrwm)	5V
	钳位电压	17V
	峰值脉冲电流(Ipp)	17A@8/20us
	峰值脉冲功率(Ppp)	350W@8/20us

	属性	参数值
	击穿电压	6V
	反向电流(Ir)	100nA
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	3.5pF
