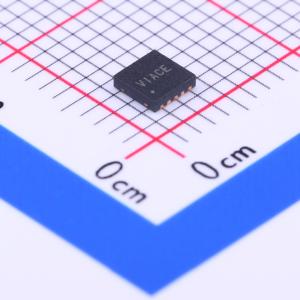

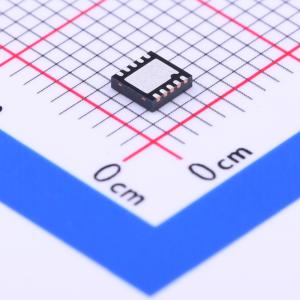

SY7304DBC
高效33V 4A 1MHz升压调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SY7304是一款高效率的电流模式控制升压调节器,集成120mΩ低导通电阻N沟道MOSFET,支持3-33V宽输入电压范围,最大输出电压33V,固定1MHz开关频率,内置软启动电路,具有过温保护功能,采用紧凑的DFN3x3-10封装。
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY7304DBC
- 商品编号
- C178252
- 商品封装
- DFN-10-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.103克(g)
- 网友设计参考
- [DCDC]SY7304核心,4A升压可调模块
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 升压型 | |
| 工作电压 | 3V~33V | |
| 输出电压 | 600mV~33V | |
| 输出电流 | 4A | |
| 开关频率 | 800kHz~1.2MHz | |
| 工作温度 | -40℃~+85℃@(TA) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 升压式 | |
| 静态电流(Iq) | 100uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品特性
- 高效率，电流模式控制升压调节器
- 集成120mΩ低RDS(ON) N沟道MOSFET以实现高效率
- 固定1MHz开关频率和内部补偿减少外部组件尺寸和数量
- 内置内部软启动电路，可在启动时将浪涌电流降至最低
- 宽输入范围：3 - 33V
- 最大输出电压：33V
- 集成120mΩ RDS(ON)开关，具有4A峰值电流能力
- 内部软启动
- 0.6V ± 2%参考电压
- 逐周期峰值电流限制
- 过温保护
- RoHS合规且无卤素
- 紧凑封装：DFN3×3 - 10
应用领域
- 便携式设备
- 电池供电系统
- 由PCI或PCI Express插槽供电的网卡
