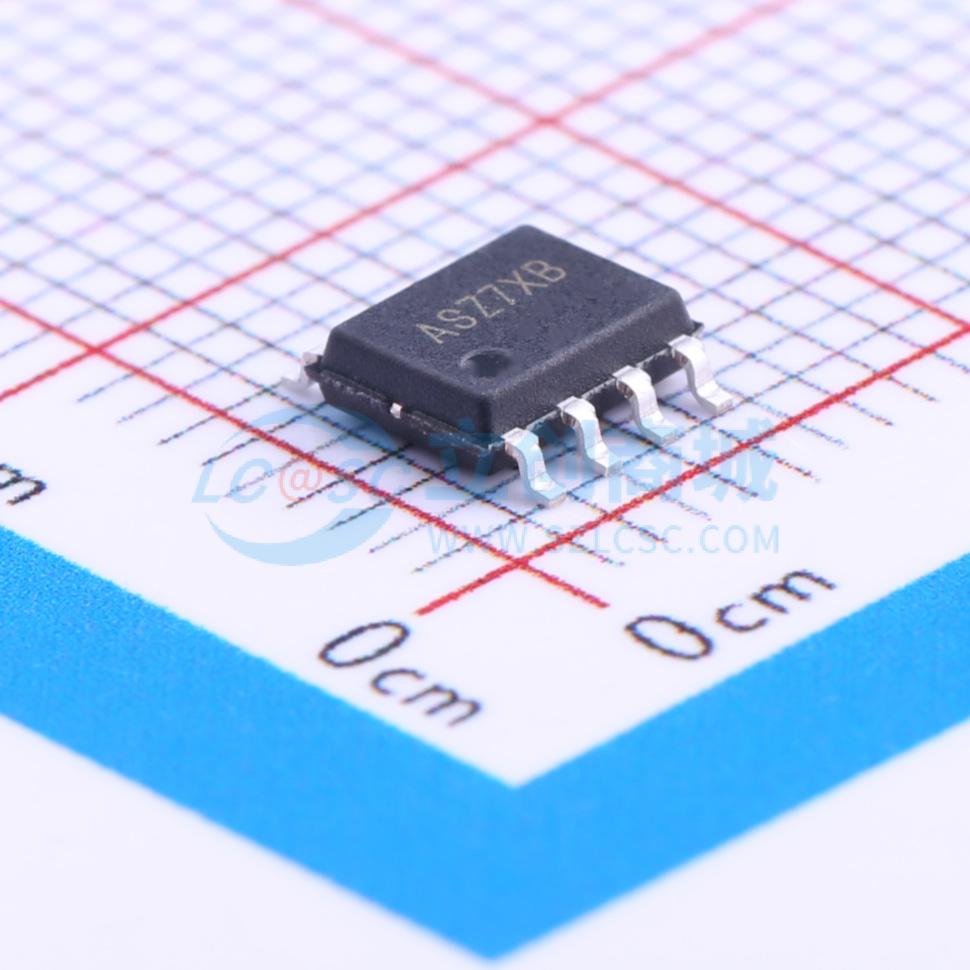

温馨提醒：图片仅供参考，商品以实物为准
SY50282FAC
500V
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CC/CV控制消除了辅助绕组
- 品牌名称
- Silergy(矽力杰)
- 商品型号
- SY50282FAC
- 商品编号
- C178237
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | AC-DC控制器和稳压器 | |
| 是否隔离 | - | |
| 工作电压 | 8V~15.4V | |
| 开关频率 | 45kHz | |
| 输出电流 | 250mA | |
| 耗散功率(Pd) | 1.1W | |
| 最大占空比 | - |
| 属性 | 参数值 | |
|---|---|---|
| 晶体管耐压 | 500V | |
| 拓扑结构 | 降压式 | |
| 功能特性 | 恒流模式(CC)；准谐振/谷底开通；欠压锁定；可调限流；打嗝限流；过热保护(OTP)；短路保护(SCP)；恒压模式(CV)；过压保护(OVP) | |
| 工作温度 | -40℃~+125℃ | |
| 工作模式 | QR | |
| 输出电压 | 12V | |
| 反馈方式 | - |
商品概述
SY50282是一款PWM控制器，具备多项提升降压转换器性能的特性。它集成了一个耐压500V的MOSFET，以减小物理体积。该控制器可实现电流和电压调节。它以准谐振模式驱动降压转换器，以实现更高的效率和更好的EMI性能。
商品特性
- 集成500V MOSFET
- 恒流/恒压（CC/CV）控制无需辅助绕组
- 准谐振（QR）模式实现低开关损耗
- 快速启动（<500ms）
- 低启动电流：典型值15μA
- 最大频率限制：45kHz
- 紧凑型封装：SO8
应用领域
- 小家电电源
