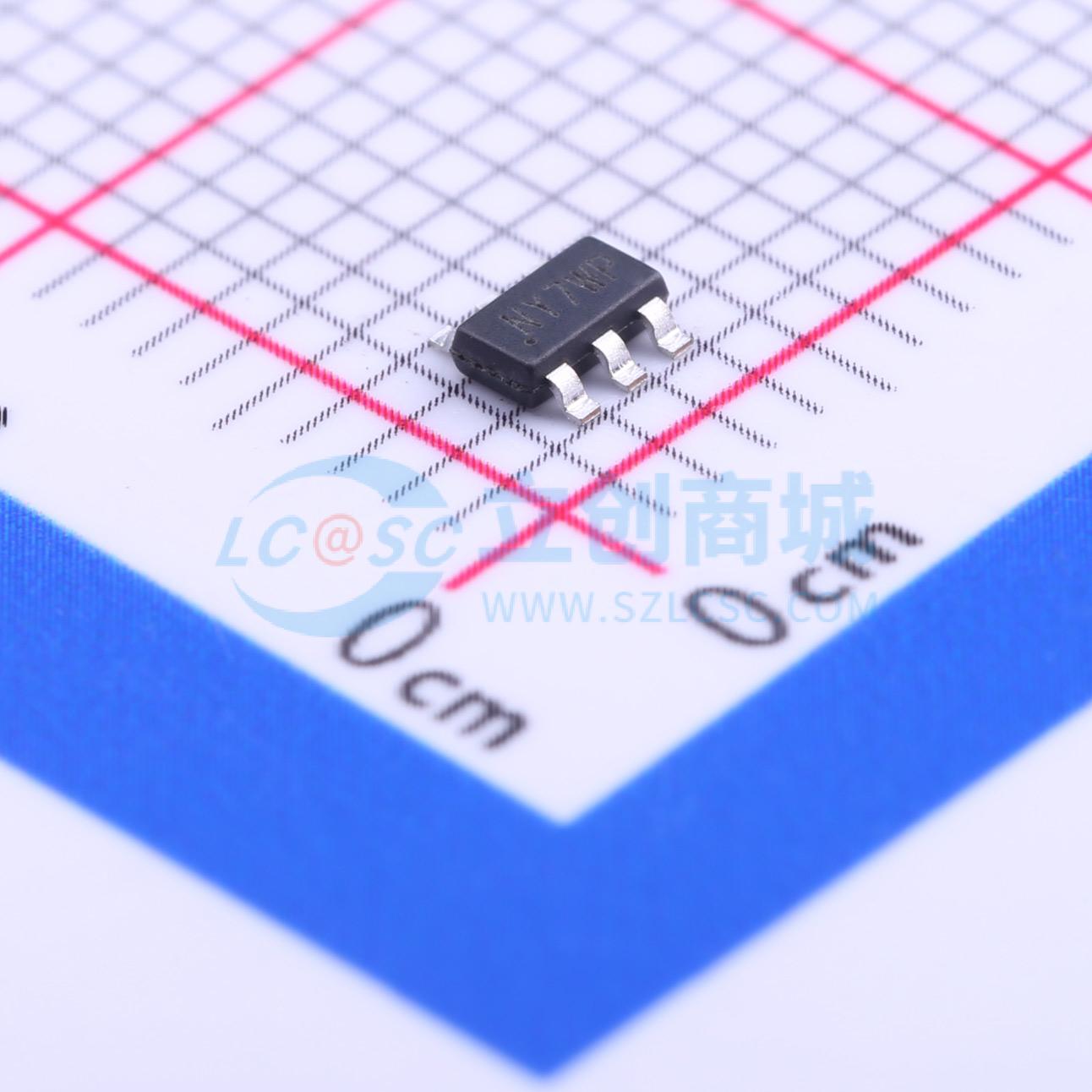

温馨提醒：图片仅供参考，商品以实物为准

SY8105ADC

高效500kHz 5A 18V输入同步降压DC-DC转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SY8105是一款高效500kHz同步降压DC-DC转换器,能够提供5A的输出电流,输入电压范围为4.5V至18V。采用瞬态PWM架构,实现快速瞬态响应,低输出电压纹波和小型外部电感器。内部软启动限制了启动时的浪涌电流,周期峰值电流限制确保了系统的稳定性。
品牌名称: Silergy(矽力杰)
商品型号: SY8105ADC
商品编号: C178247
商品封装: TSOT-23-6
包装方式: 编带
商品毛重: 0.04克(g)
网友设计参考: 非复合型降压快充

商品参数

商品概述

SY8105是一款高效的500 kHz同步降压DC-DC转换器，能够提供5.0A的电流。SY8105的工作输入电压范围广泛，从4.5V到18V，并集成了具有极低RDS(ON)的主开关和同步开关以最小化导通损耗。

通过500 kHz的开关频率实现了低输出电压纹波和小尺寸的外部电感和电容。它采用了即时PWM架构，以实现高降压应用中的快速瞬态响应。

内部开关（顶部/底部）的低RDS(ON)：40mΩ/26mΩ
4.5-18V输入电压范围
5.0A输出电流能力
500 kHz开关频率，即时PWM架构以实现快速瞬态响应
内部软启动限制了浪涌电流
周期峰值电流限制
1.5% 0.6V参考电压
TSOT23-6封装

SY8105是一款同步降压调节器IC，将PWM控制、顶部和底部开关集成在同一芯片上，以最小化开关过渡损耗和导通损耗。凭借超低Rds(on)功率开关和专有的PWM控制，该调节器IC可以实现高效率和快速瞬态响应。高开关频率允许使用小型电感和电容，并且最高的开关频率同时最小化了外部电感和电容的尺寸，从而实现最小解决方案尺寸。

应用领域

机顶盒
移动电视
接入点路由器
DSL调制解调器
液晶电视

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交100+单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	-
	输出电流	5A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	100uA
	开关管(内置/外置)	内置
	输出类型	可调
