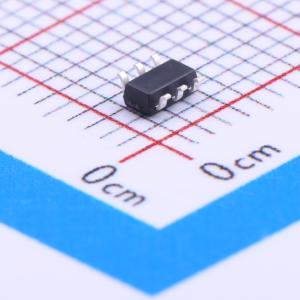

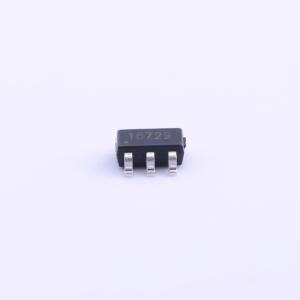

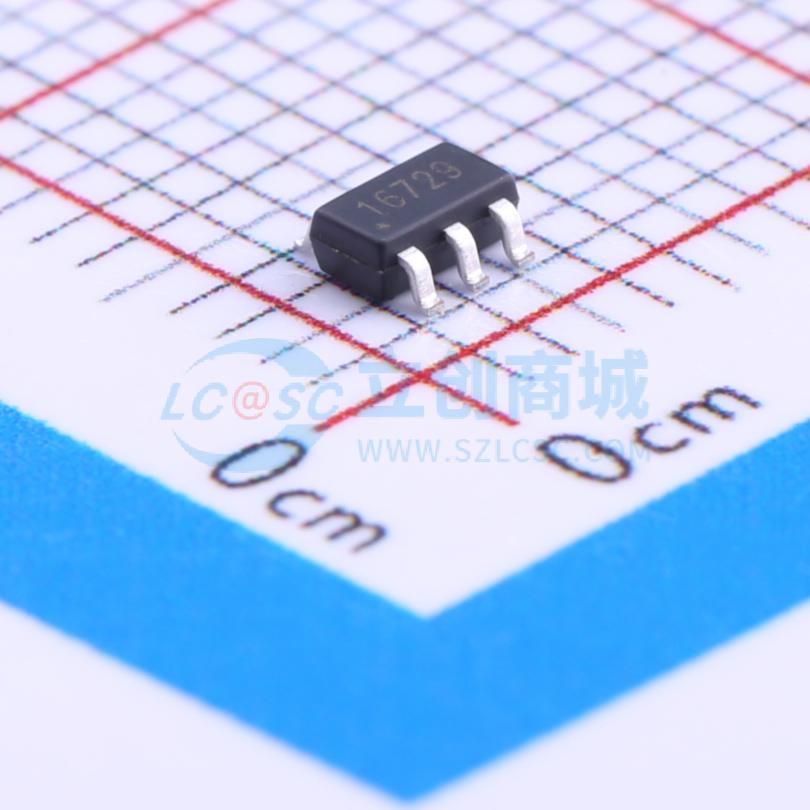

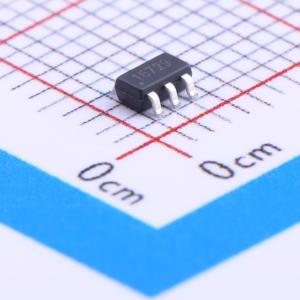

温馨提醒：图片仅供参考，商品以实物为准

CS0816

TVS 5V截止

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: CS0816是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。CS0816典型电容仅为0.7 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电快速瞬变脉冲群 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。CS0816采用小型SOT23 - 6L封装。每个CS0816器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性等特性的结合，使CS0816非常适合高速数据端口和高频线路（如HDMI和DVI）应用。CS0816的低钳位电压可确保受保护IC承受的应力最小。
品牌名称: Silergy(矽力杰)
商品型号: CS0816
商品编号: C178230
商品封装: SOT-23-6L
包装方式: 编带
商品毛重: 0.03克(g)

商品参数

商品概述

CS0816是一款低电容瞬态电压抑制器（TVS），旨在为高速数据接口提供静电放电（ESD）保护。CS0816典型电容仅为0.7 pF，旨在保护对寄生敏感的系统免受过电压和过电流瞬态事件的影响。它符合IEC 61000 - 4 - 2（ESD）4级（±15 kV空气放电、±8 kV接触放电）、IEC 61000 - 4 - 4（电快速瞬变脉冲群 - EFT）（40A、5/50 ns）、超快充电器件模型（CDM）ESD和电缆放电事件（CDE）等标准。 CS0816采用小型SOT23 - 6L封装。每个CS0816器件可保护四条高速数据线。低电容、小尺寸和高ESD耐受性等特性的结合，使CS0816非常适合高速数据端口和高频线路（如HDMI和DVI）应用。CS0816的低钳位电压可确保受保护IC承受的应力最小。

商品特性

为高速数据线提供瞬态保护
符合IEC 61000 - 4 - 2（ESD）±15 kV（空气放电）、±8 kV（接触放电）
符合IEC 61000 - 4 - 4（EFT）40A（5/50 ns）
具备电缆放电事件（CDE）防护能力
封装尺寸小（2.9 mm × 2.8 mm × 1.4 mm）
可保护四条数据线
低电容：典型值0.7 pF（I/O - GND）
低漏电流：在VRWM下典型值为0.1 μA
低钳位电压
每个I/O引脚可承受超过1000次±8 kV接触放电的ESD冲击
环保型产品

应用领域

视频图形卡
台式机、服务器和笔记本电脑
IEEE 1394端口
USB2.0电源和数据线保护
显示端口
SIM卡端口

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	反向截止电压(Vrwm)	5V
	钳位电压	12V
	击穿电压	10V
	反向电流(Ir)	100nA

	属性	参数值
	通道数	四路
	防护等级	IEC 61000-4-4；IEC 61000-4-2
	类型	TVS
	Cj-结电容	0.7pF
