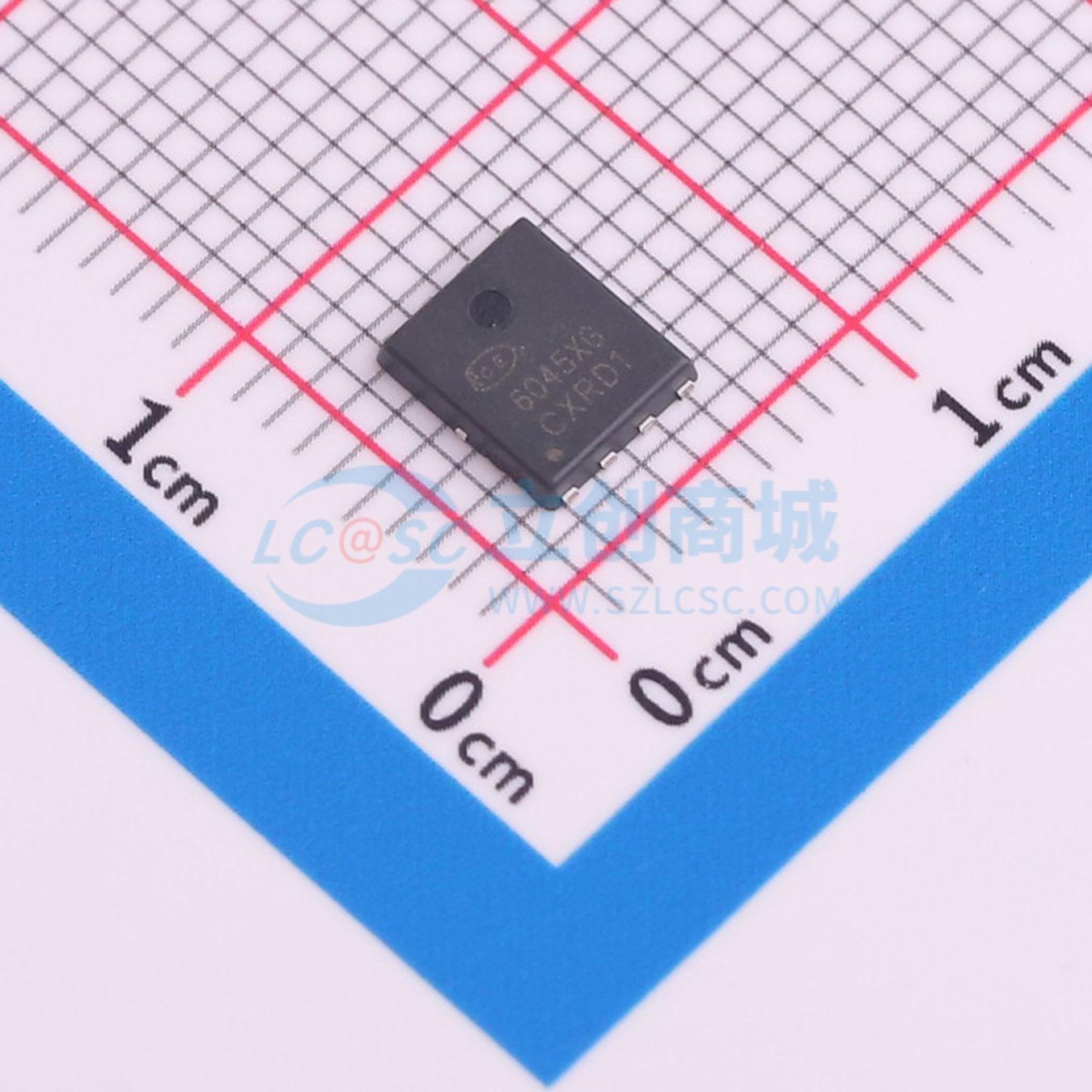

温馨提醒：图片仅供参考，商品以实物为准
NCE6045XG
1个N沟道 耐压:60V 电流:45A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- NCE6045XG采用先进的沟槽技术和设计，可在低栅极电荷的情况下提供出色的导通电阻 $\mathsf{R_{DS(ON)}}$。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE6045XG
- 商品编号
- C17702026
- 商品封装
- DFN5X6-8L
- 包装方式
- 编带
- 商品毛重
- 0.177148克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 45A | |
| 导通电阻(RDS(on)) | 14mΩ@4.5V | |
| 耗散功率(Pd) | 60W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 60nC@30V | |
| 输入电容(Ciss) | 2.75nF | |
| 反向传输电容(Crss) | 152pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品特性
- 漏源电压VDS = 60V,漏极电流ID = 45A
- 当栅源电压VGS = 10V时,导通电阻RDS(ON) = 7.4 mΩ(典型值)
- 当栅源电压VGS = 4.5V时,导通电阻RDS(ON) = 11.4 mΩ(典型值)
- 高密度单元设计,实现超低导通电阻Rdson
- 极低的导通电阻RDS(on)
- 具有高单脉冲雪崩能量EAS,稳定性和一致性良好
- 工作温度可达150°C
- 引脚无铅电镀
应用领域
- 直流-直流转换器
- 适用于高频开关和同步整流
