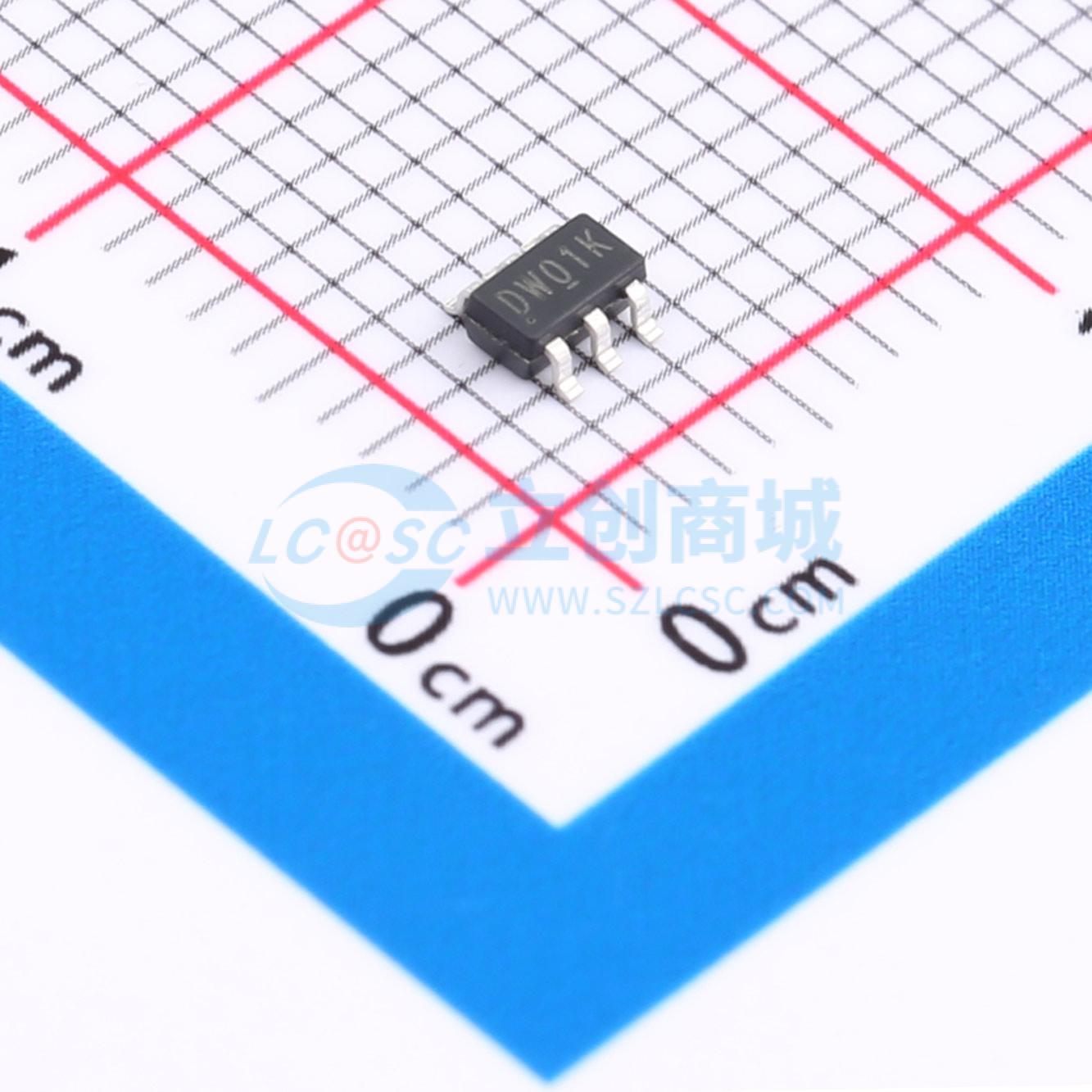

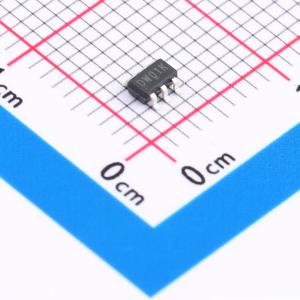

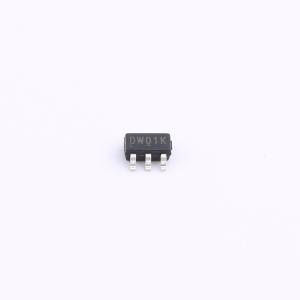

DW01
DW01 电池管理
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 封装SOT23-6L的DW01内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、 过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
- 商品型号
- DW01
- 商品编号
- C17702042
- 商品封装
- SOT23-6
- 包装方式
- 编带
- 商品毛重
- 0.042467克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 1V~5.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.28V | |
| 放电截止电压 | 2.4V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 1.5uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | 过流保护；过充保护；过放保护；短路保护 |
商品概述
DW01内置高精度电压检测电路和延迟电路，通过监测电池电压和电流，实现对电池的过充电、过放电及过电流保护。
商品特性
- 高精度电压检测功能
- 放电过电流检测功能
- 充电过流检测功能
- 负载检测功能
- 充电器检测功能
- 0V充电功能
- 过放自恢复功能
- 低电流消耗：工作模式典型值1.5 µA (Ta = +25℃)，过放电时耗电流典型值0.7 µA (Ta = +25℃)
- 无铅、无卤素
应用领域
- 锂离子可充电电池
