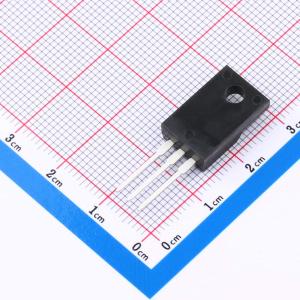

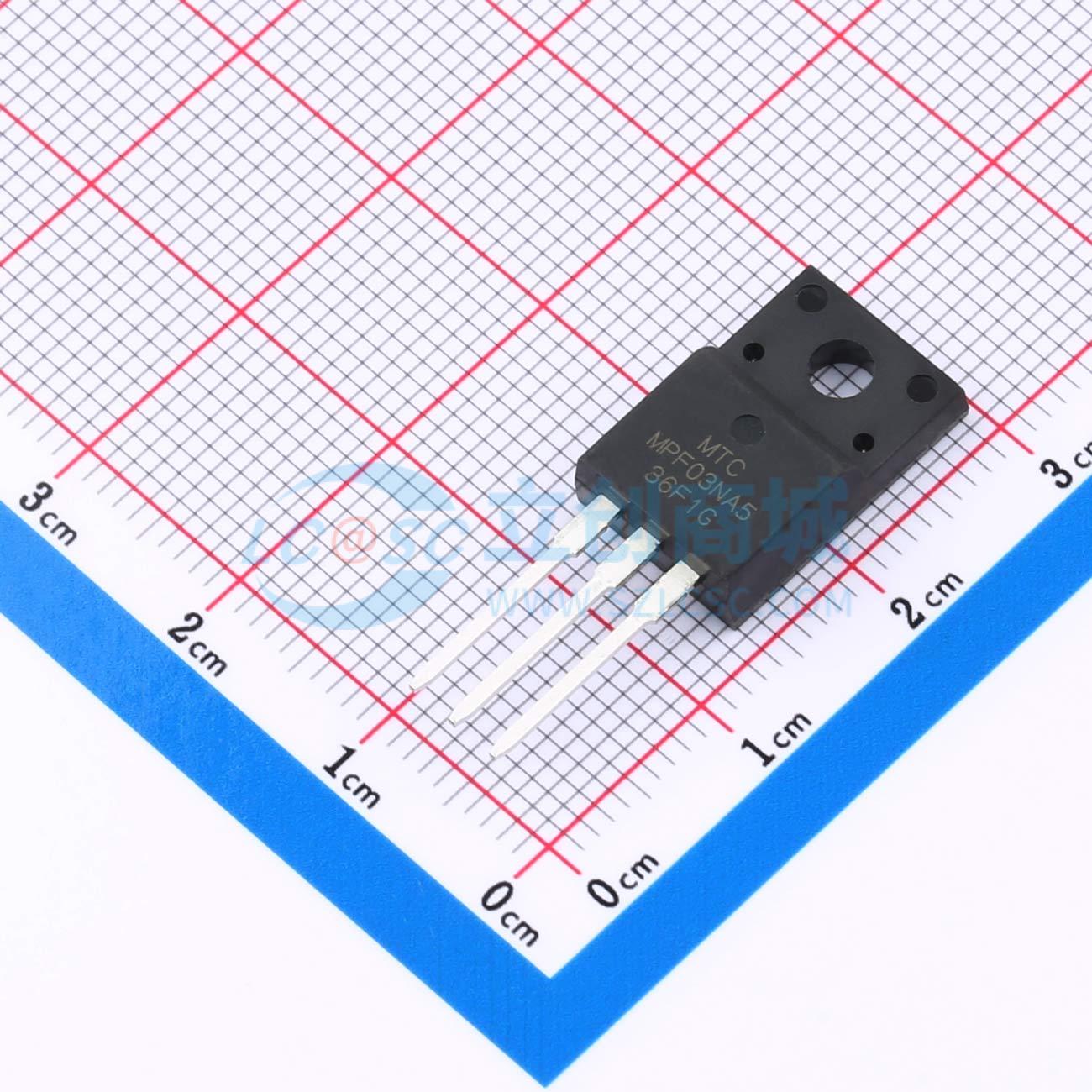

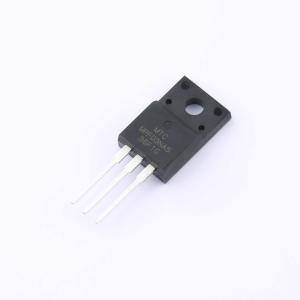

MPF03NA5
VDMOS 1500V 3A
- 描述
- N沟道 漏源电压(Vdss)：1500V 连续漏极电流(Id)：3A 导通电阻(RDS(on)@Vgs,Id)：5Ω
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPF03NA5
- 商品编号
- C17702001
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.9克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.5kV | |
| 连续漏极电流(Id) | 3A | |
| 导通电阻(RDS(on)) | 6.5Ω@10V,1.5A | |
| 耗散功率(Pd) | 32W | |
| 阈值电压(Vgs(th)) | 5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 37.6nC@10V | |
| 输入电容(Ciss) | 2.036nF | |
| 反向传输电容(Crss) | 12.8pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | - | |
| 输出电容(Coss) | 98pF |
商品特性
- 1200V、4A，RDS(ON)（典型值）= 2.9Ω@VGS = 10V
- 低导通电阻
- 快速开关
- 低栅极电荷
- 100%单脉冲雪崩能量测试
应用领域
- 不间断电源（UPS）
- 高效开关模式电源
- 基于半桥的电子灯镇流器
