温馨提醒：图片仅供参考，商品以实物为准

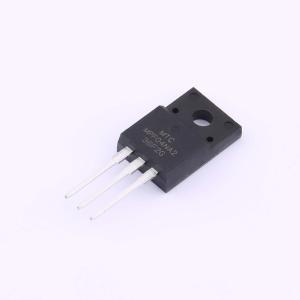

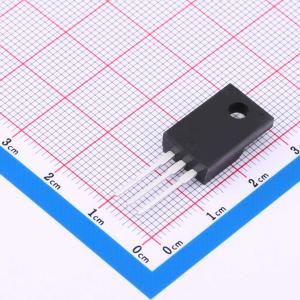

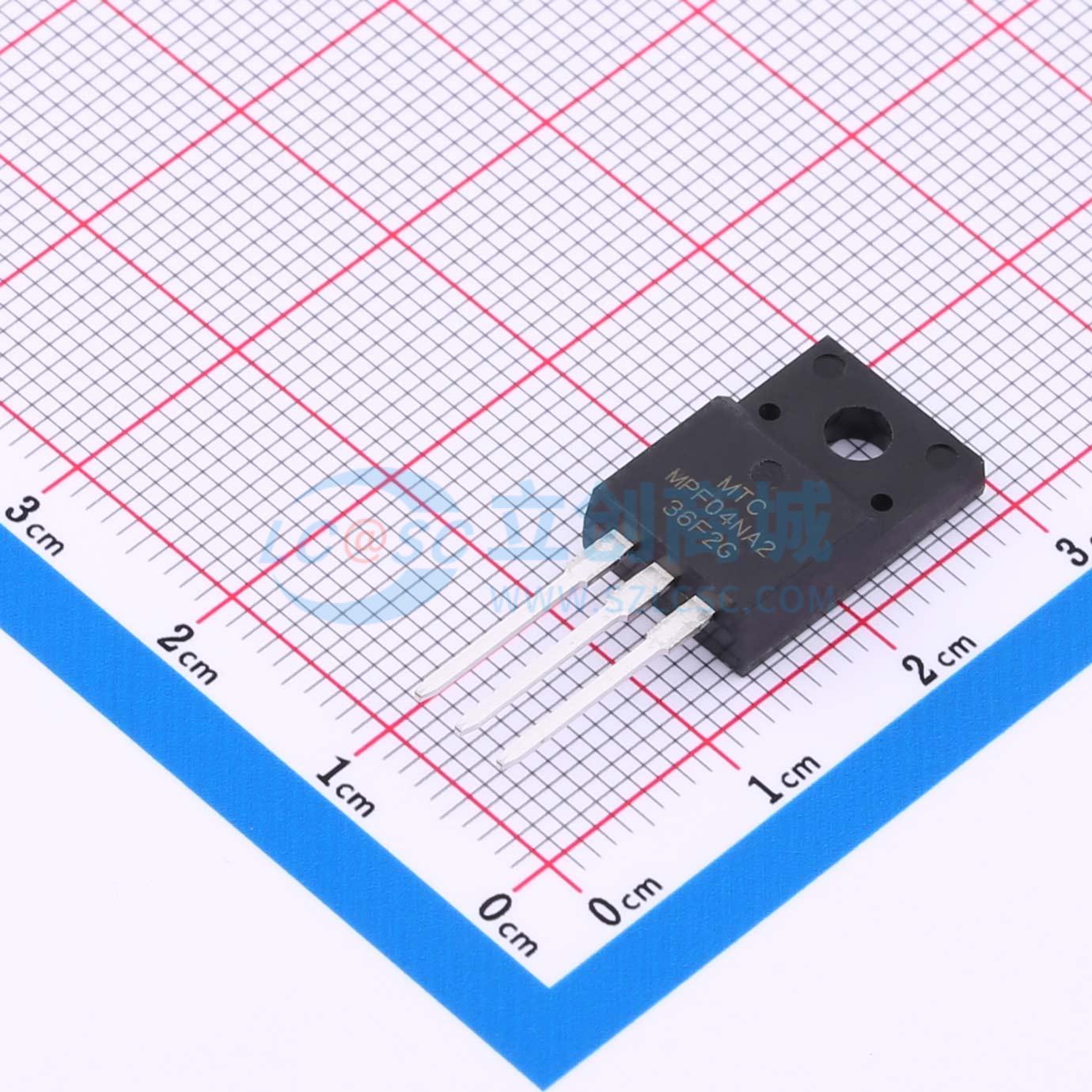

MPF04NA2
VDMOS 1200V 4A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- N沟道 漏源电压(Vdss)：1200V 连续漏极电流(Id)：4A 导通电阻(RDS(on)@Vgs,Id)：2.9Ω
- 品牌名称
- MP(美禄科技)
- 商品型号
- MPF04NA2
- 商品编号
- C17701999
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.902克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 1.2kV | |
| 连续漏极电流(Id) | 4A | |
| 导通电阻(RDS(on)) | 4Ω@10V | |
| 耗散功率(Pd) | 48W | |
| 阈值电压(Vgs(th)) | 5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 39nC@10V | |
| 输入电容(Ciss) | 833pF | |
| 反向传输电容(Crss) | 98pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | - | |
| 输出电容(Coss) | 150pF |
商品特性
- 1200V、4A,RDS(ON)(典型值)= 2.9Ω(VGS = 10V时)
- 低导通电阻
- 快速开关
- 低栅极电荷
- 100%单脉冲雪崩能量测试
应用领域
- 不间断电源(UPS)
- 高效开关模式电源
- 基于半桥的电子灯镇流器
