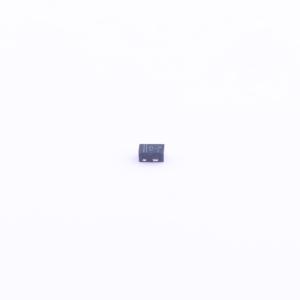

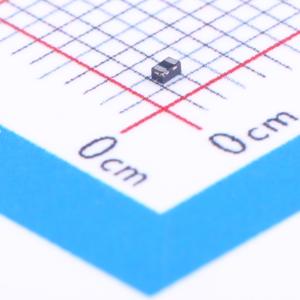

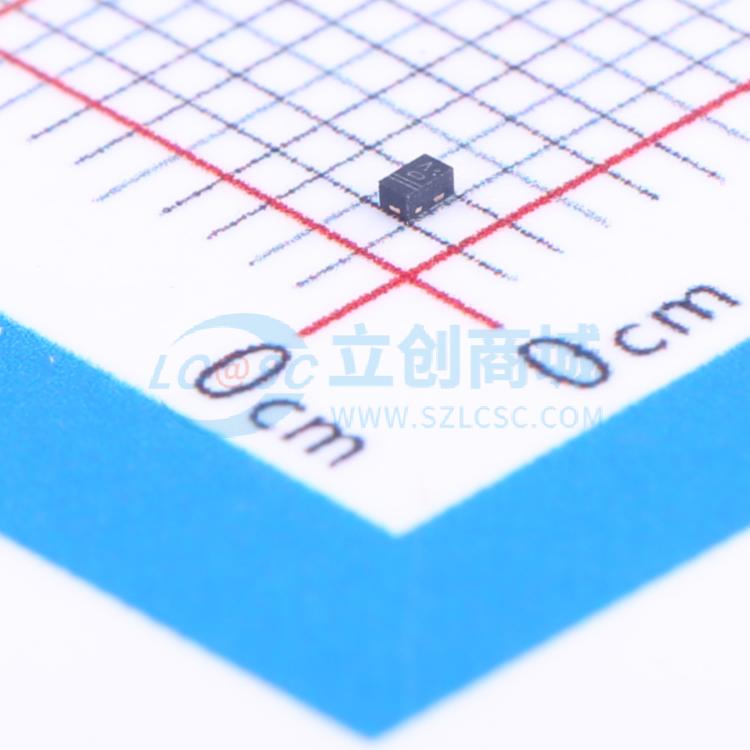

LESD8L5.0T5G
单向ESD 5V截止 峰值脉冲电流：1A
- 描述
- ESD8L旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些器件非常适合在电路板空间有限的设计中用于ESD保护。由于其电容极低，它适用于高频设计，如USB 2.0高速和天线线路应用。
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD8L5.0T5G
- 商品编号
- C172419
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 9.8V | |
| 峰值脉冲电流(Ipp) | 1A |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.4V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.9pF |
商品概述
ESD8L旨在保护需要超低电容的电压敏感元件，使其免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些元件非常适合用于电路板空间有限的设计中的ESD保护。由于其电容极低，它适用于高频设计，如USB 2.0高速和天线线路应用。
商品特性
- 超低电容0.5 pF
- 低钳位电压
- 小尺寸封装
- 耐受电压：5 V
- 低泄漏
- 典型响应时间 < 1.0 ns
- 符合IEC61000-4-2 4级ESD保护标准
- 产品材料符合RoHS要求且无卤
应用领域
- USB 2.0高速
- 天线线路应用
