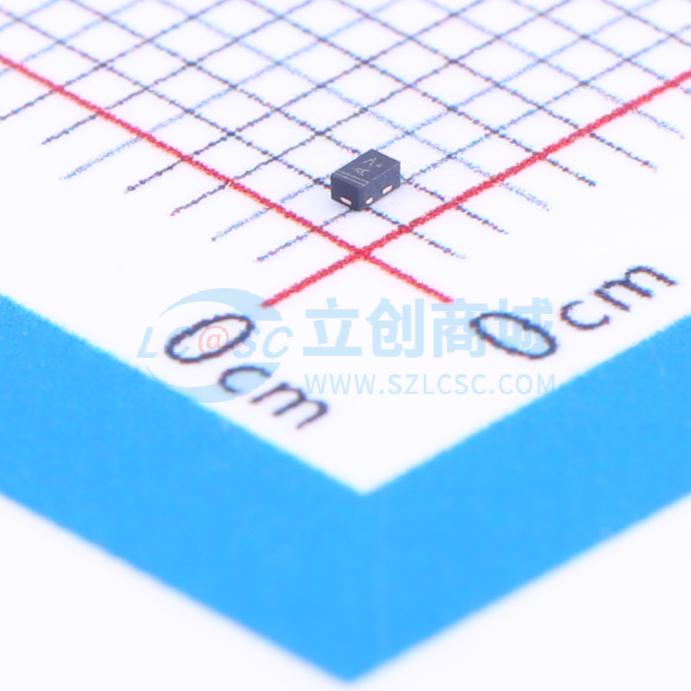

温馨提醒：图片仅供参考，商品以实物为准
LESD8LH5.0CT5G
双向TVS 5V截止 峰值浪涌电流：3.5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- VRWM=5V,Vc=11.5V,Ipp=3.5A 双向
- 品牌名称
- LRC(乐山无线电)
- 商品型号
- LESD8LH5.0CT5G
- 商品编号
- C172420
- 商品封装
- SOD-882
- 包装方式
- 编带
- 商品毛重
- 0.009克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 11.5V | |
| 峰值脉冲电流(Ipp) | 3.5A@8/20us | |
| 峰值脉冲功率(Ppp) | 40W@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 5.5V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-2 | |
| 类型 | TVS | |
| Cj-结电容 | 2.7pF |
商品概述
ESD8L旨在保护需要超低电容的电压敏感元件免受静电放电（ESD）和瞬态电压事件的影响。出色的钳位能力、低电容、低泄漏和快速响应时间，使这些元件成为在电路板空间有限的设计中进行ESD保护的理想选择。由于其低电容特性，它适用于高频设计，如USB 2.0高速和天线线路应用。
商品特性
- 超低电容3 pF
- 低钳位电压
- 小尺寸封装：0.039" x 0.024"（1.00 mm x 0.60 mm）
- 低封装高度：0.020"（0.5 mm）
- 耐受电压：5V
- 低泄漏
- 典型响应时间 < 1.0 ns
- 符合IEC61000-4-2 4级ESD保护标准
- 无铅器件
应用领域
- USB 2.0高速
- 天线线路应用
